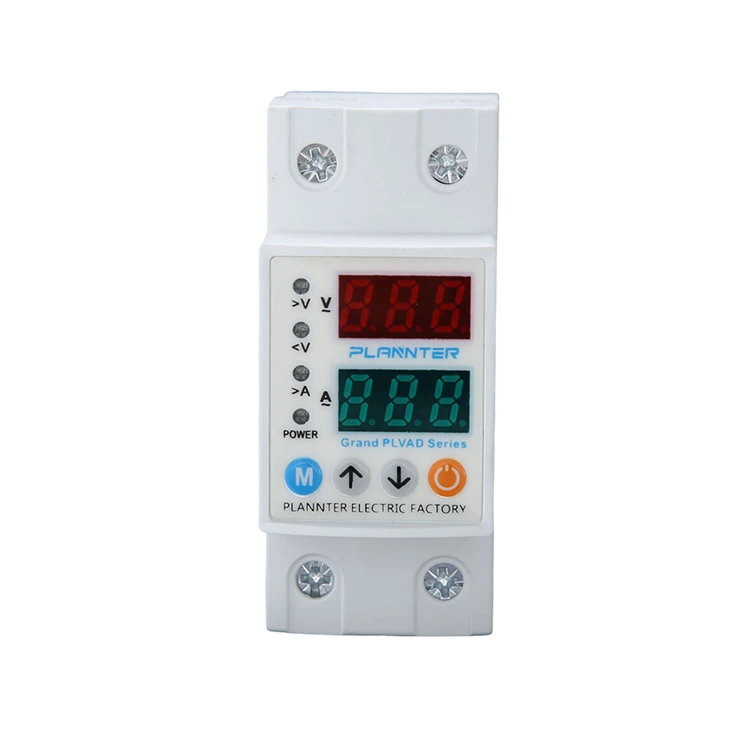

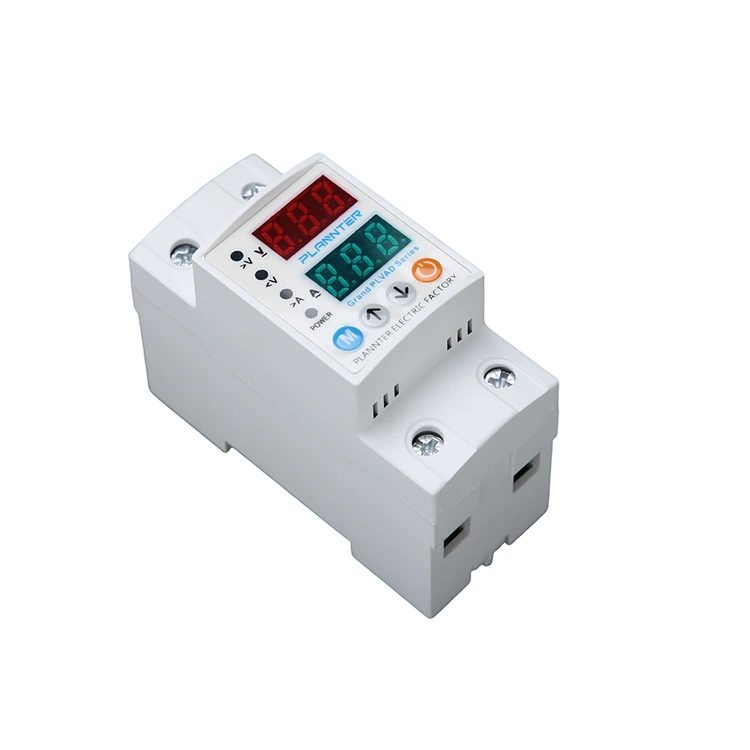

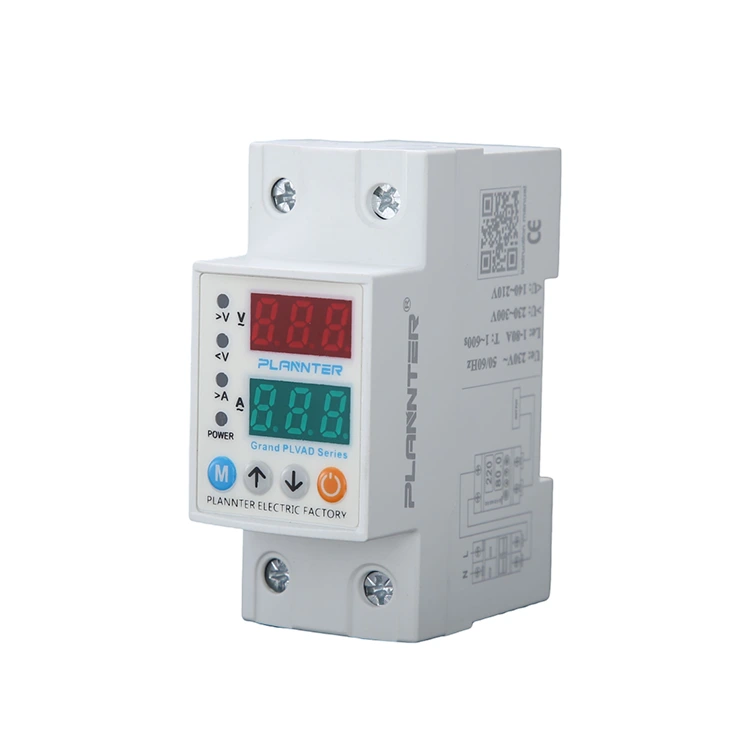

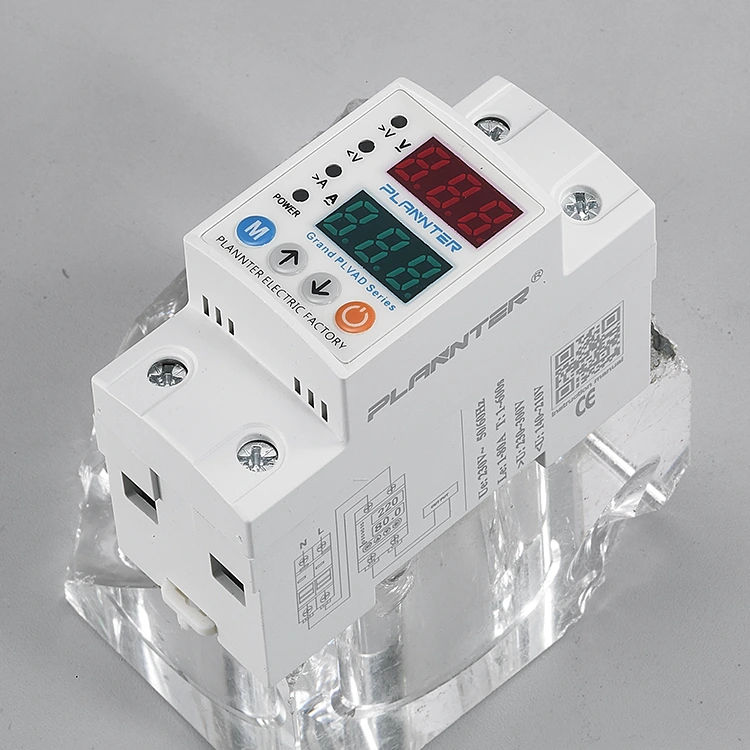

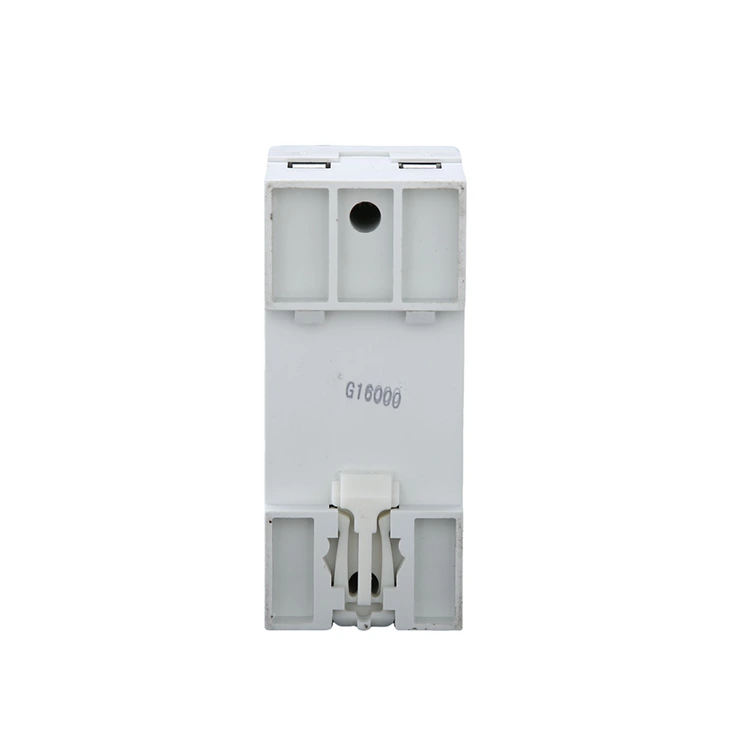

40A 63A ওভার এবং আন্ডার প্রোটেক্টর

পুগাও 40A 63A ওভার এবং আন্ডার প্রোটেক্টরএকটি বিশেষ বৈদ্যুতিক সুরক্ষা ডিভাইস যা সার্কিট এবং সংযুক্ত যন্ত্রপাতিকে ভোল্টেজের অস্থিরতা থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে। স্ট্যান্ডার্ড 220VAC/230VAC সিস্টেমের (50/60Hz) জন্য রেট করা, এই রেল-মাউন্ট করা ইউনিট ক্রমাগত লাইন ভোল্টেজ নিরীক্ষণ করে।

এটি স্বয়ংক্রিয়ভাবে পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করে যখন ভোল্টেজের মাত্রা নিরাপদ থ্রেশহোল্ড (ওভার-ভোল্টেজ) অতিক্রম করে বা খুব কম (আন্ডার-ভোল্টেজ) নেমে যায়, মোটর, সার্কিট বোর্ড এবং তারের ক্ষতি রোধ করে। -20°C থেকে +55°C তাপমাত্রায় কাজ করতে সক্ষম একটি মজবুত নকশা সহ, এটি বিভিন্ন পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

অপারেশন নীতি

40A 63A ওভার এবং আন্ডার প্রোটেক্টরের অপারেশনের নীতিটি আসলে ভোল্টেজ ডেটা পর্যবেক্ষণ করা। এর মধ্যে রয়েছে, উদাহরণস্বরূপ, সেন্সর, নিয়ন্ত্রণ ইউনিট, রিলে এবং অন্যান্য অবস্থার সনাক্তকরণ এবং পর্যবেক্ষণ।

সেন্সর: রিয়েল টাইমে ভোল্টেজের স্তর পর্যবেক্ষণ করা যেতে পারে। যদি ভোল্টেজ আমাদের প্রিসেট থ্রেশহোল্ড অতিক্রম করে বা নীচে নেমে যায়, সেন্সরটি কন্ট্রোল ইউনিটে একটি সংকেত পাঠায়, আমাদের প্রক্রিয়াটি পরিচালনা করার জন্য অনুরোধ করে।

কন্ট্রোল ইউনিট: সেন্সর থেকে সংকেত পেতে পারে, এবং ভোল্টেজ অস্বাভাবিক কিনা তা নির্ধারণ করবে। যদি ভোল্টেজ খুব বেশি বা খুব কম বলে স্বীকৃত হয়, তাহলে কন্ট্রোল ইউনিট প্রতিরক্ষামূলক ব্যবস্থা সক্রিয় করবে।

রিলে: কন্ট্রোল ইউনিট দ্বারা নির্দেশিত হলে, রিলে দ্রুত সার্কিট খুলবে যাতে ক্ষতি থেকে সরঞ্জাম রক্ষা করা যায় এবং আগুন প্রতিরোধ করা যায়।

সরঞ্জাম সুরক্ষা

সংবেদনশীল যন্ত্রপাতি সঠিকভাবে কাজ করার জন্য স্থিতিশীল শক্তি প্রয়োজন। দ40A 63A ওভার এবং আন্ডার প্রোটেক্টরসুরক্ষার জন্য ব্যাপকভাবে ব্যবহৃত হয়:

• চিকিৎসা সরঞ্জাম:গুরুত্বপূর্ণ ডায়াগনস্টিক সরঞ্জামগুলি পাওয়ার স্পাইক দ্বারা ক্ষতিগ্রস্ত না হয় তা নিশ্চিত করা।
• ইন্সট্রুমেন্টেশন:সামঞ্জস্যপূর্ণ ভোল্টেজের উপর নির্ভর করে এমন নিয়ন্ত্রণ ব্যবস্থা এবং সেন্সরগুলির যথার্থতা বজায় রাখা।

শিল্প/বাণিজ্যিক লোড

ভারী অ্যাপ্লিকেশনের জন্য, ডিভাইসটি উল্লেখযোগ্য বৈদ্যুতিক লোডগুলি পরিচালনা করার জন্য উচ্চ বর্তমান রেটিং প্রদান করে:

• 40A রেটিং:প্রমিত বাণিজ্যিক আলো সার্কিট এবং ছোট অফিস সরঞ্জাম সেটআপের জন্য উপযুক্ত।
• 63A রেটিং:শিল্প বিতরণ বোর্ড, ভারী-শুল্ক মোটর, এবং প্রধান পাওয়ার ফিডের জন্য আদর্শ যেখানে উচ্চতর বর্তমান ক্ষমতা প্রয়োজন।

সুরক্ষার ধরন এবং প্রক্রিয়া

দ40A 63A ওভার এবং আন্ডার প্রোটেক্টরপাওয়ার নিরাপত্তা পরিচালনা করতে সেন্সর এবং রিলে জড়িত একটি স্মার্ট কন্ট্রোল সিস্টেম ব্যবহার করে:

• ওভার-ভোল্টেজ সুরক্ষা:ভোল্টেজের আকস্মিক বৃদ্ধি শনাক্ত করে (যেমন, নিরপেক্ষ লাইন সংযোগ বিচ্ছিন্ন) এবং আগুনের ঝুঁকি এবং ইনসুলেশন বার্ধক্য রোধ করতে শক্তি কেটে দেয়।
• আন্ডার-ভোল্টেজ সুরক্ষা:ভোল্টেজ ড্রপগুলি সনাক্ত করে যা মোটরগুলিকে অতিরিক্ত গরম এবং স্টল করতে পারে, বার্নআউট রোধ করতে লোড সংযোগ বিচ্ছিন্ন করে।
• স্বয়ংক্রিয় পুনরুদ্ধার:একবার ভোল্টেজ একটি স্থিতিশীল পরিসরে ফিরে গেলে, ইউনিটটি স্বয়ংক্রিয়ভাবে সার্কিটটি পুনরায় বন্ধ করতে পারে, ম্যানুয়াল হস্তক্ষেপের প্রয়োজনীয়তা হ্রাস করে এবং ক্রমাগত অপারেশন নিশ্চিত করে।

সুবিধা

রিয়েল-টাইম ভোল্টেজ পর্যবেক্ষণ এবং দ্রুত সংযোগ বিচ্ছিন্ন: 40A 63A ওভার এবং আন্ডার প্রোটেক্টর প্রতিদিন লাইন ভোল্টেজকে ক্রমাগত নিরীক্ষণ করবে, একবার ওভার-ভোল্টেজ বা আন্ডার-ভোল্টেজের মতো সেট থ্রেশহোল্ডের বাইরে ভোল্টেজ সনাক্ত হলে, প্রটেক্টর বিদ্যুৎ সরবরাহ বন্ধ করে দেবে, স্থায়ীভাবে উচ্চ ভোল্টেজ বা কম ভোল্টেজের কারণে বৈদ্যুতিক যন্ত্রপাতির ক্ষতি এড়াবে।

বৈদ্যুতিক যন্ত্রপাতির পরিষেবা জীবন প্রসারিত করুন: যদি দীর্ঘমেয়াদী একটি স্থিতিশীল ভোল্টেজ পরিবেশ ক্ষতি এবং বার্ধক্যজনিত ভোল্টেজের শকগুলির কারণে ইলেকট্রনিক উপাদানগুলিকে হ্রাস করে, বিদ্যুৎ সরবরাহকে স্থিতিশীল করতে এবং ওঠানামা কমাতে পারে, সামগ্রিক সরঞ্জামের জীবনকে প্রসারিত করতে।

সুরক্ষা সরঞ্জাম: যেমন কম্পিউটার, চিকিৎসা সরঞ্জাম, যন্ত্র এবং নিয়ন্ত্রণ ব্যবস্থার জন্য উচ্চ ভোল্টেজের সঠিকতা প্রয়োজন। অস্বাভাবিক ভোল্টেজ সনাক্ত করা হলে এটি সরঞ্জামের ডেটা ক্ষতি এড়াতে বিদ্যুৎ সরবরাহ বন্ধ করে দেবে।

উচ্চ নিরাপত্তা এবং সুরক্ষা কার্যকারিতা: যখন হঠাৎ ভোল্টেজ বৃদ্ধির ফলে তারের ওভারহিটিং, শর্ট সার্কিট বা আগুন হতে পারে, তখন 40A 63A ওভার এবং আন্ডার প্রোটেক্টর ওভার-ভোল্টেজের মুহূর্তে একটি সময়মত বিদ্যুৎ সরবরাহ বন্ধ করে দেয়, বৈদ্যুতিক আগুনের ঝুঁকি কমায় এবং বিদ্যুতের নিরাপত্তা উন্নত করে।

FAQ

আমি কিভাবে ভোল্টেজ সীমা সমন্বয় করব?

ইউনিটটিতে সামঞ্জস্যযোগ্য সেটিংস রয়েছে, যা আপনাকে আপনার সংযুক্ত যন্ত্রপাতিগুলির নির্দিষ্ট প্রয়োজনীয়তার সাথে মেলে ওভার-ভোল্টেজ এবং আন্ডার-ভোল্টেজ থ্রেশহোল্ডগুলিকে ক্যালিব্রেট করতে দেয়।

"স্বয়ংক্রিয় পুনরুদ্ধার" বৈশিষ্ট্য কি?

একটি ত্রুটি সাফ হয়ে যাওয়ার পরে এবং ভোল্টেজটি একটি নিরাপদ পরিসরে ফিরে আসার পরে, 40A 63A ওভার এবং আন্ডার প্রোটেক্টর স্বয়ংক্রিয়ভাবে শক্তি পুনরুদ্ধার করতে পারে, ম্যানুয়াল রিসেটের প্রয়োজনীয়তা হ্রাস করে এবং ধারাবাহিকতা নিশ্চিত করে৷

40A এবং 63A এর মধ্যে পার্থক্য কি?

এটি রেট করা বর্তমান ক্ষমতা বোঝায়। একটি 63A মডেল একটি 40A মডেলের চেয়ে উচ্চতর বৈদ্যুতিক লোড (আরও যন্ত্রপাতি) পরিচালনা করতে পারে। আপনার মোট সংযুক্ত লোড উপর ভিত্তি করে চয়ন করুন.

এই বাজ surges বিরুদ্ধে রক্ষা করে?

এই ডিভাইসটি ওভার/আন্ডার ভোল্টেজ সুরক্ষার জন্য ডিজাইন করা হয়েছে। সরাসরি বজ্রপাতের বিরুদ্ধে ব্যাপক নিরাপত্তার জন্য, একটি ডেডিকেটেড সার্জ প্রোটেক্টিভ ডিভাইস (SPD) এর সাথে একত্রে এই রক্ষক ব্যবহার করার পরামর্শ দেওয়া হয়।

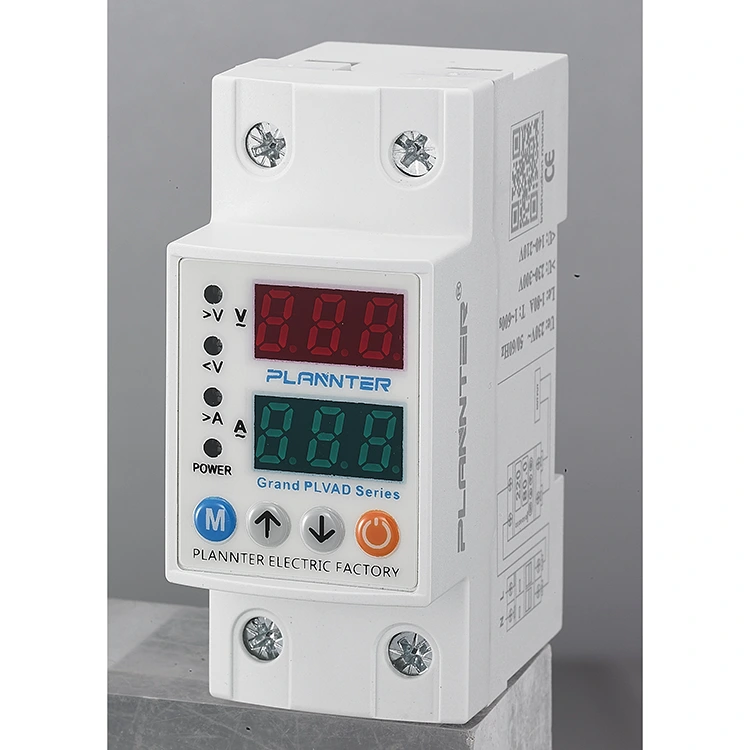

ডিসপ্লে এবং বোতাম

1 - SET বোতাম: এই বোতামটি ওভার-কারেন্ট মান এবং উচ্চ/লো ভোল্টেজ সেটিং মান এবং ত্রুটি সেটিং/পরিবর্তন করার পরে সংরক্ষণ করতে ব্যবহৃত হয়

অপেক্ষার সময়

2 - UP বোতাম: প্রয়োজনীয় মান বাড়ান।

3 - ডাউন বোতাম: প্রয়োজনীয় মান হ্রাস করুন।

4 - ম্যানুয়াল অন/অফ বোতাম: ডিভাইসের আউটপুট ম্যানুয়ালি চালু বা বন্ধ করতে ব্যবহৃত হয়। আউটপুট বন্ধ হয়ে গেলে, স্ক্রীনটি "বন্ধ" প্রদর্শন করবে এবং ডিভাইসটি একটি স্বয়ংক্রিয় রিসেট করতে অক্ষম হবে। ডিভাইস পুনরায় সক্রিয় করতে এবং স্বাভাবিক অপারেশন পুনরায় শুরু করতে আবার বোতাম টিপুন (যদি কোন বিদ্যমান ত্রুটি না থাকে)।

5 - বর্তমান প্রদর্শন

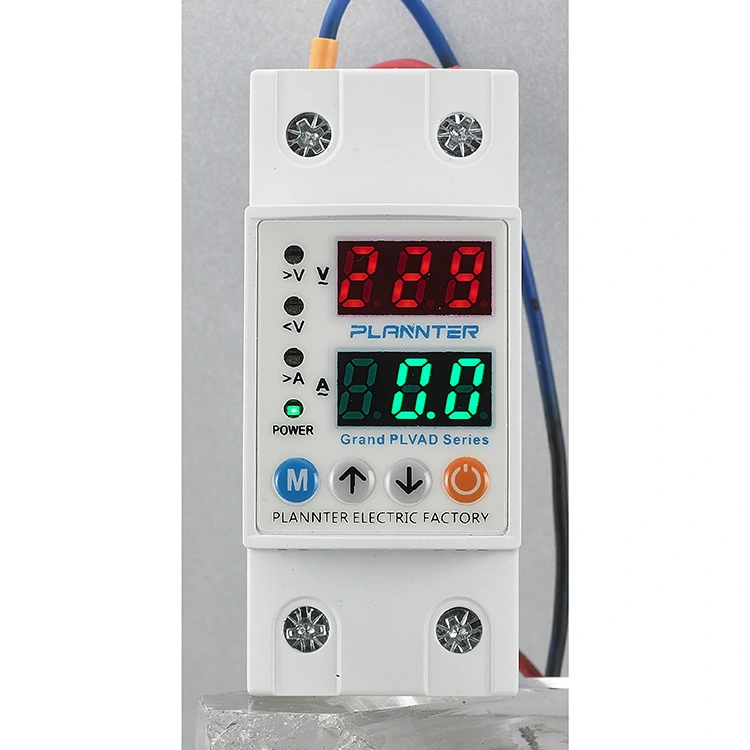

1ম ডিসপ্লে গ্রুপ: স্বাভাবিক অপারেশনের অধীনে, এই ডিসপ্লে ইনপুট (মেইন) ভোল্টেজের মান দেখায়। কোন ত্রুটি উপস্থিত না থাকলে স্ক্রীনটি অবিচ্ছিন্নভাবে আলোকিত থাকে এবং উচ্চ- বা কম-ভোল্টেজ ত্রুটি ঘটলে ফ্ল্যাশ হবে। প্রোগ্রামিংয়ের সময়, ডিসপ্লে নির্দেশ করে প্রাসঙ্গিক প্যারামিটার মানগুলি সেট করা, যেমন ওভারকারেন্ট, উচ্চ/নিম্ন ভোল্টেজ থ্রেশহোল্ড, ফল্ট বিলম্ব, এবং বিলম্বের সময় পুনরায় সেট করা।

6 - ভোল্টেজ প্রদর্শন

2য় ডিসপ্লে গ্রুপ: স্বাভাবিক অপারেশন চলাকালীন, এই বিভাগটি বর্তমান মান দেখায়। সিস্টেমটি স্বাভাবিকভাবে কাজ করার সময় পর্দাটি স্থিরভাবে আলোকিত থাকে এবং অতিরিক্ত-কারেন্ট ত্রুটির ক্ষেত্রে ফ্ল্যাশ হয়। প্রোগ্রামিং প্রক্রিয়া চলাকালীন, এটি সংশ্লিষ্ট প্রোগ্রাম প্যারামিটারের সংখ্যাসূচক মান প্রদর্শন করে।

7 - LED সূচক:

A>: আলোকিত হয় যখন একটি ওভার-কারেন্ট ফল্ট সনাক্ত করা হয়।

V>: যখন একটি উচ্চ ভোল্টেজ ফল্ট ঘটে তখন আলোকিত হয়।

V<: কম ভোল্টেজের ত্রুটি দেখা দিলে আলোকিত হয়।

আউট: ডিভাইসটি আউটপুট অপারেশন শুরু করলে আলো জ্বলে।

সংযোগ চিত্র

মেইন থেকে নিরপেক্ষ এবং ফেজ তারগুলি ডিভাইসে "ইনপুট" হিসাবে চিহ্নিত "N" এবং "L" টার্মিনালগুলির সাথে সংযুক্ত করা উচিত।

ওভার- বা কম-ভোল্টেজ থেকে রক্ষা করার উদ্দেশ্যে সরঞ্জামগুলির নিরপেক্ষ এবং ফেজ তারগুলি ডিভাইসের "আউটপুট" বিভাগের অধীনে "N" এবং "L" টার্মিনালগুলির সাথে সংযুক্ত করা উচিত।

মাত্রা
