ট্রিপল ডিসপ্লে সহ 2P ডিজিটাল ভোল্টেজ প্রটেক্টর টাইপ সি

ইন্ডাস্ট্রিয়াল সুইচগিয়ার ক্রেতারা বহু-কার্যকরী মনিটরিং ডিভাইসের সন্ধান করে যা রেলের স্থান বাঁচায় এবং ফিল্ড ওয়্যারিং জটিলতা কমায়। PUGAO (Mora) দ্বারা নির্ভুলতা-নির্মিত, ট্রিপল ডিসপ্লে সহ উচ্চ-দক্ষ 2P ডিজিটাল ভোল্টেজ প্রটেক্টর টাইপ সি একটি অল-ইন-ওয়ান 36 মিমি-ওয়াইড মডুলার প্যাকেজের সাথে এই অনুসন্ধানের উদ্দেশ্য পূরণ করে। পুরানো ডুয়াল-উইন্ডো ডিজাইন থেকে ভিন্ন, এই ইউনিটে একটি অন্তর্নির্মিত অভ্যন্তরীণ কারেন্ট সেন্সর এবং একটি উচ্চ-রেজোলিউশন লিকেজ ট্র্যাকিং সার্কিট রয়েছে। অনবোর্ড মাইক্রোপ্রসেসর একই সাথে এই ইনপুটগুলিকে প্রক্রিয়া করে, সংবেদনশীল স্বয়ংক্রিয় যন্ত্রপাতিগুলির সম্পূর্ণ সুরক্ষা নিশ্চিত করার জন্য ওভারভোল্টেজ, ওভারকারেন্ট এবং অবশিষ্ট বর্তমান ত্রুটিগুলির জন্য স্বাধীন সামঞ্জস্য সীমা প্রদান করে।

আপনার রক্ষণাবেক্ষণ দক্ষতার জন্য একটি ট্রিপল-উইন্ডো ইন্টারফেস কী করতে পারে?

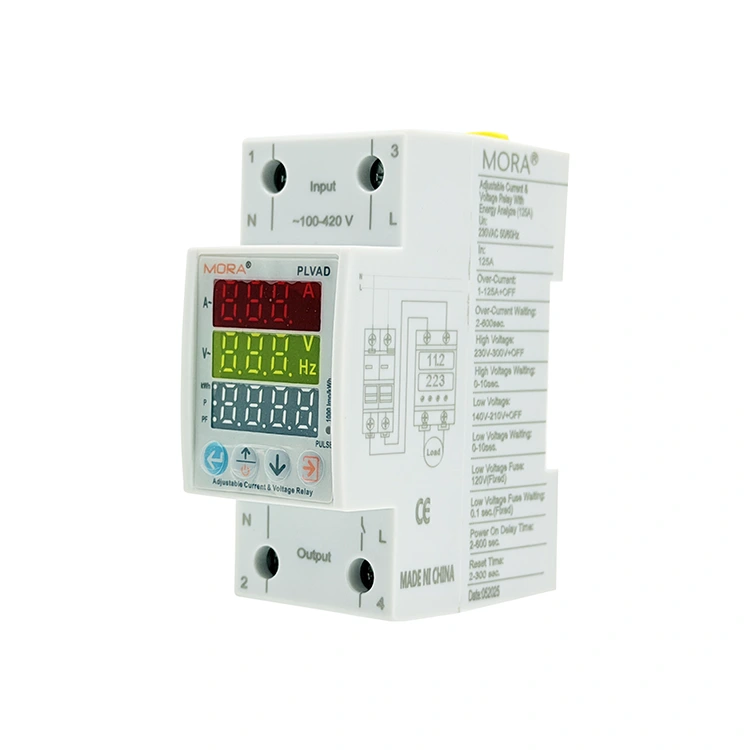

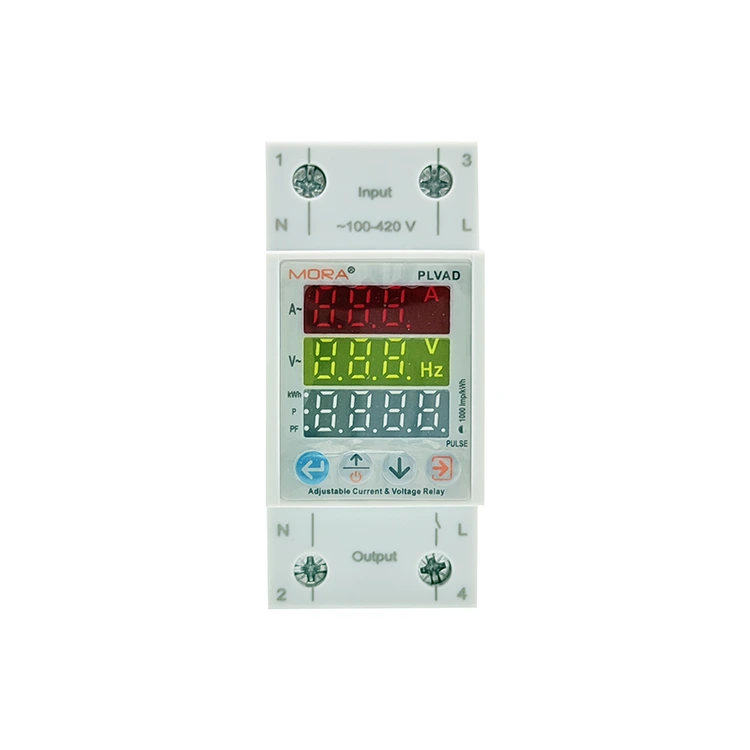

আধুনিক অটোমেশন সাব-প্যানেলে ডায়াগনস্টিক সহজ করতে এবং ডাউনটাইম প্রতিরোধ করার জন্য বিশদ বৈদ্যুতিক ডেটা প্রয়োজন। ট্রিপল ডিসপ্লে সহ 2P ডিজিটাল ভোল্টেজ প্রটেক্টর টাইপ সি তিনটি স্বাধীন, স্ট্যাক করা ডিজিটাল ডিসপ্লে উইন্ডো ব্যবহার করে যা একই সাথে লাইন ভোল্টেজ (V), সক্রিয় সার্কিট কারেন্ট (A), এবং রিয়েল-টাইম অবশিষ্ট বর্তমান/পাওয়ার মেট্রিক্স দেখায়। এই রিয়েল-টাইম ডেটা ডিসপ্লে ফেসপ্লেট বোতামগুলি ব্যবহার করে মেনুগুলির মাধ্যমে ম্যানুয়ালি সাইকেল করার প্রয়োজনীয়তা দূর করে, রক্ষণাবেক্ষণ দলগুলিকে তাত্ক্ষণিকভাবে ভারসাম্যহীন লোড, সুরেলা স্রোত বা ইনসুলেশন ব্যর্থ হওয়ার আগে একটি অনির্ধারিত সিস্টেম শাটডাউন ঘটায়।

প্রযুক্তিগত কর্মক্ষমতা পরামিতি

• অপারেটিং ভোল্টেজ রেঞ্জ: 140V থেকে 300V AC (50/60 Hz)

• বর্তমান মনিটরিং ক্ষমতা (Iₘₐₓ): 1A থেকে 63A সামঞ্জস্যযোগ্য (পদক্ষেপ: 0.1A)

• ফুটো সংবেদনশীলতা স্পেকট্রাম: 10mA থেকে 99mA পরিসর বা কনফিগারযোগ্য বাইপাস

• ডেটা রিফ্রেশ গতি / নির্ভুলতা: ≤ 0.5s স্যাম্পলিং সাইকেল / ক্লাস 1.0 মেট্রোলজি

• টার্মিনাল ওয়্যারিং ক্যাপাসিটি: 25mm² পর্যন্ত সলিড / 16mm² নমনীয় স্ট্র্যান্ডেড কেবল গ্রহণ করে

• কমপ্লায়েন্স এবং সার্টিফিকেশন: CE সার্টিফাইড, RoHS কমপ্লায়েন্ট, IEC 60947-2 পরিশিষ্ট B স্ট্যান্ডার্ডে তৈরি

মাইক্রোসেকেন্ড গ্রাউন্ড লিকেজ ট্র্যাকিং

মিলিমিটার-লেভেল লিকেজ প্রিসিশন মনিটরিং: পেশাদার অবশিষ্ট বর্তমান মনিটরিং কোর দিয়ে সজ্জিত, এটি মিলিঅ্যাম্পিয়ার-স্তরের গ্রাউন্ড ফল্ট কারেন্টের রিয়েল-টাইম ট্র্যাকিং সমর্থন করে, সঠিকভাবে তারের বার্ধক্য, আর্দ্রতা অনুপ্রবেশ এবং নিরোধক ক্ষতির কারণে সৃষ্ট ক্ষুদ্র ফুটো সংকেত ক্যাপচার করে।

দ্বৈত আগুন এবং বৈদ্যুতিক শক প্রতিরোধ: এটি শর্ট-সার্কিট সুরক্ষার ভিত্তিতে সার্কিটের জন্য একটি সেকেন্ডারি সুরক্ষা সুরক্ষা বাধা তৈরি করে, কার্যকরভাবে বৈদ্যুতিক আগুন এবং ইলেকট্রিক শক দুর্ঘটনা প্রতিরোধ করে ইনসুলেশন ব্যর্থতার কারণে, এবং পুরানো তারের সুবিধা এবং উচ্চ-নিরাপত্তা-স্তরের শিল্প পরিস্থিতির জন্য উপযুক্ত।

অন্তর্নির্মিত লো-লস বর্তমান সেন্সর এবং ওভারকারেন্ট সুরক্ষা

ইন্টিগ্রেটেড সেন্সিং স্পেস-সেভিং ডিজাইন: অন্তর্নির্মিত নিম্ন-প্রতিরোধের উচ্চ-নির্ভুল বর্তমান ট্রান্সফরমার, 0-63A পূর্ণ-রেঞ্জের উচ্চ-নির্ভুল বর্তমান পর্যবেক্ষণ সমর্থন করে। ট্রিপল ডিসপ্লে সহ 2P ডিজিটাল ভোল্টেজ প্রটেক্টর টাইপ সি বাহ্যিক CT সেন্সর এবং সহায়ক তারের প্রয়োজনীয়তা দূর করে, বিতরণ বাক্সের অভ্যন্তরীণ বিন্যাসকে ব্যাপকভাবে অপ্টিমাইজ করে এবং প্রকৌশল ব্যয় হ্রাস করে।

ইন্টেলিজেন্ট ইনরাশ কারেন্ট আইডেন্টিফিকেশন: ব্যবহারকারীরা ওভারকারেন্ট ট্রিপ থ্রেশহোল্ড এবং বিলম্বের সময় কাস্টমাইজ করতে পারেন। সিস্টেমটি স্বয়ংক্রিয়ভাবে মোটর স্টার্টআপের সময় তাত্ক্ষণিক ইনরাশ কারেন্ট সনাক্ত করতে পারে এবং এড়াতে পারে, উপদ্রব ট্রিপ তৈরি করবে না এবং সার্কিট সরঞ্জামগুলি রক্ষা করার জন্য সত্যিকারের স্থায়ী ওভারলোড ত্রুটিগুলির জন্য দ্রুত বিদ্যুৎ সরবরাহ বন্ধ করে দিতে পারে।

দীর্ঘমেয়াদী স্থিতিশীল সংযোগ

• গ্যাস-টাইট ওয়্যারিং ডিজাইন: নিকেল-ধাতুপট্টাবৃত কপার ক্ল্যাম্প এবং M5 ইস্পাত যৌগিক স্ক্রু শক্তিশালী ক্ল্যাম্পিং বল সহ সর্বাধিক 2.5 Nm তারের টর্ক সমর্থন করে।

• অ্যান্টি-এজিং এবং অ্যান্টি-লুজ: টার্মিনালের ভিতরের দেওয়ালে গভীর অ্যান্টি-স্লিপ সেরেশনগুলি তামার তারের কোরে শক্তভাবে কামড়ে দেয়, কার্যকরভাবে তামার ক্রীপ এবং দীর্ঘমেয়াদী তাপীয় সাইক্লিংয়ের কারণে আলগা যোগাযোগের ত্রুটিগুলি সমাধান করে এবং কম-প্রতিরোধের স্থিতিশীল অপারেশন বজায় রাখে।

FAQ

প্রশ্ন: কম-পাওয়ার সরঞ্জাম স্বাভাবিকভাবে চলাকালীন বর্তমান ডিসপ্লে 0.0A দেখায় কেন?

উত্তর: এই মডেলের অন্তর্নির্মিত বর্তমান ট্রান্সফরমারটি শিল্প উচ্চ-শক্তি লোড নিরীক্ষণের জন্য ক্যালিব্রেট করা হয়েছে, যার ন্যূনতম সনাক্তকরণ থ্রেশহোল্ড 0.5A। ছোট লাইট এবং স্ট্যান্ডবাই ইলেকট্রনিক্সের মতো কম-পাওয়ার সরঞ্জামগুলির চলমান কারেন্ট সনাক্তকরণের সীমার চেয়ে কম, তাই ডিসপ্লেটি 0.0A দেখায়। ট্রিপল ডিসপ্লে সহ এই 2P ডিজিটাল ভোল্টেজ প্রটেক্টর টাইপ সি শিল্প উচ্চ-লোড সুরক্ষার জন্য স্থাপন করা হয়েছে, কম-পাওয়ার সরঞ্জামগুলির মাইক্রো-কারেন্ট পরিমাপের জন্য নয়।

প্রশ্ন: উচ্চ বেসলাইন ফুটো সহ পুরানো সুবিধাগুলির জন্য ফুটো সুরক্ষা ফাংশনটি বন্ধ করা যেতে পারে?

উঃ হ্যাঁ। অবশিষ্ট বর্তমান থ্রেশহোল্ডটি 10-99mA এর মধ্যে অবাধে সামঞ্জস্য করা যেতে পারে বা পুরানো লাইনের অন্তর্নিহিত বেসলাইন ফুটো থেকে সৃষ্ট উপদ্রব ট্রিপ এড়াতে প্রোগ্রামিং মেনুর মাধ্যমে ম্যানুয়ালি বন্ধ করা যেতে পারে। অন-সাইট গ্রাউন্ডিং সেফটি স্পেসিফিকেশনের সাথে সম্মতি নিশ্চিত করার জন্য অন-সাইট ওয়্যারিং-এর নিরাপত্তা নিশ্চিত করার পরে একজন যোগ্যতাসম্পন্ন ইলেকট্রিশিয়ান দ্বারা পরিচালনা করার পরামর্শ দেওয়া হয়।

প্রশ্ন: পাওয়ার ব্যর্থতার পরে কাস্টমাইজড ভোল্টেজ এবং বর্তমান পরামিতিগুলি কি হারিয়ে যাবে?

উত্তরঃ কোন ক্ষতি নেই। সমস্ত ব্যবহারকারী-সেট সুরক্ষা থ্রেশহোল্ড এবং অপারেটিং পরামিতিগুলি অনবোর্ড EEPROM অ-উদ্বায়ী চিপে শক্ত করা হয়, কোনও ব্যাটারি ব্যাকআপের প্রয়োজন নেই৷ পরামিতিগুলি স্থায়ীভাবে সংরক্ষণ করা হয় এবং গ্রিড পাওয়ার পুনরুদ্ধারের পরে সুরক্ষা কাজ পুনরায় শুরু করার জন্য স্বয়ংক্রিয়ভাবে লোড করা যেতে পারে।
