এয়ার-সুইচ সার্কিট ব্রেকার

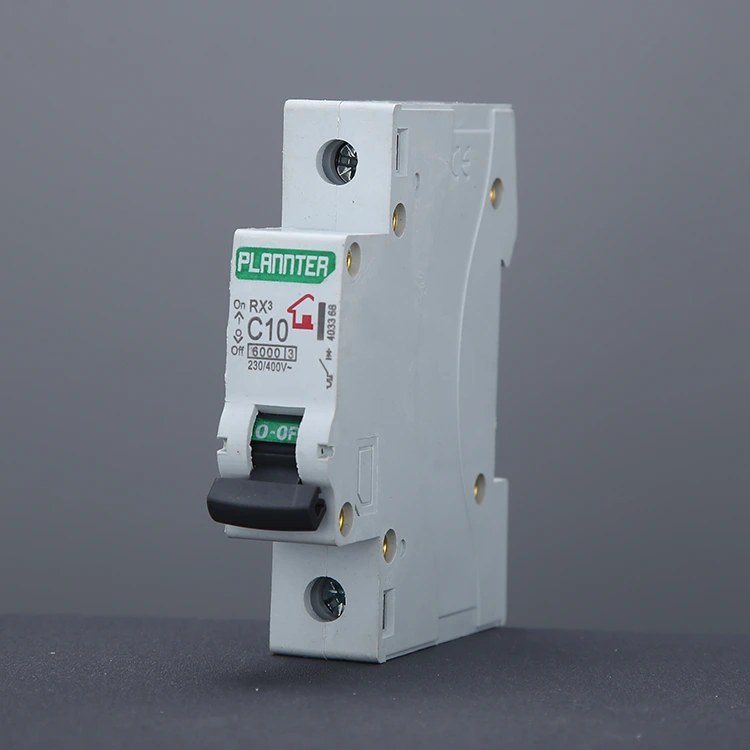

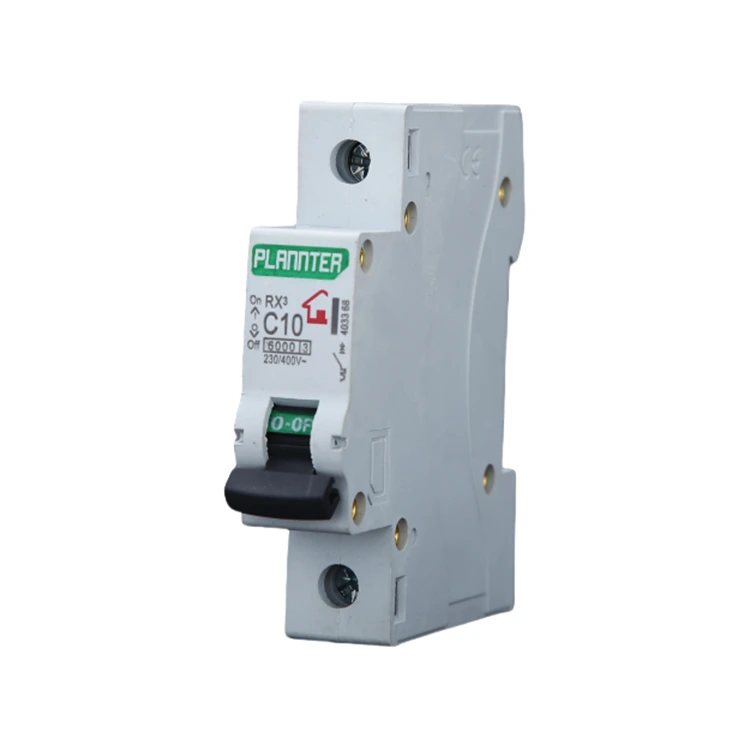

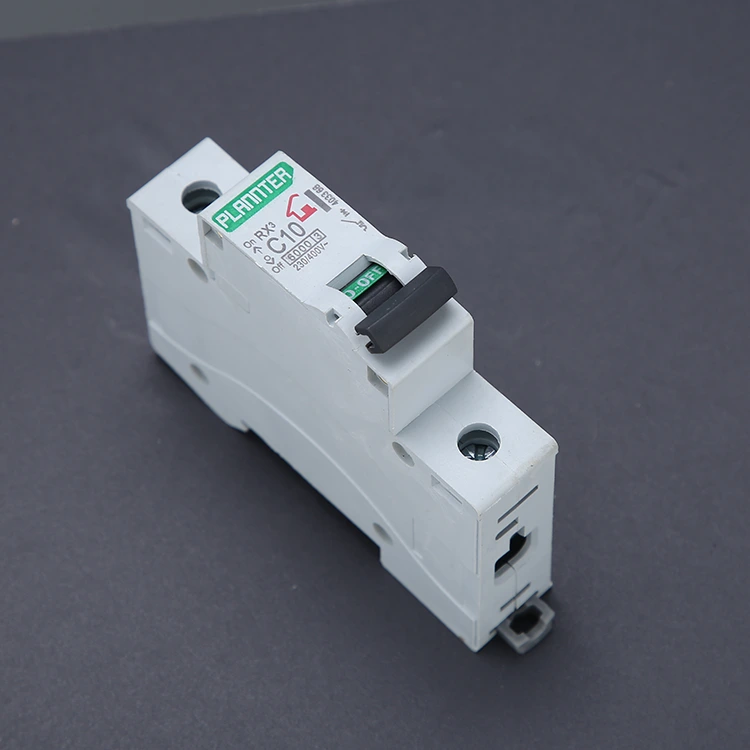

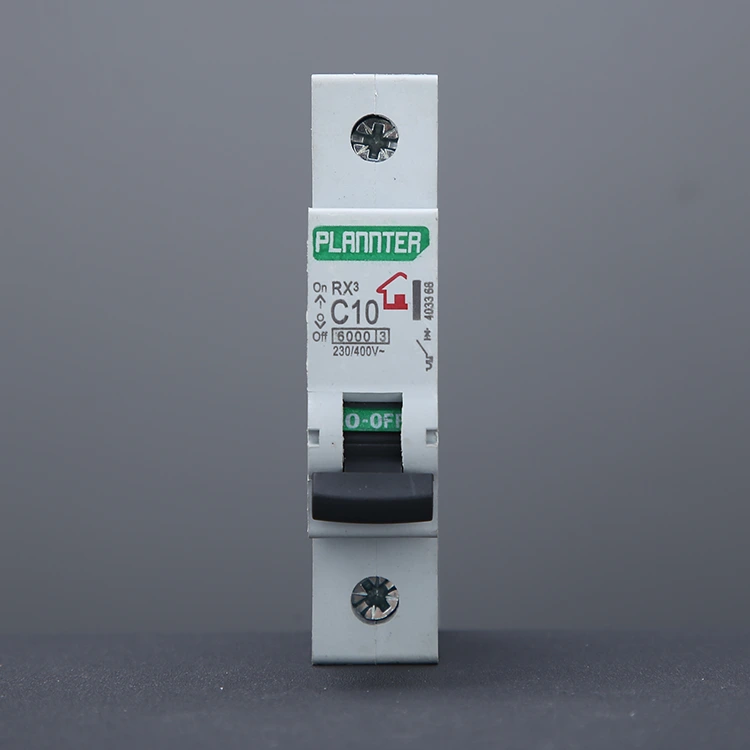

PUGAO (প্লান্টার ইলেকট্রিক) চীনে একটি পেশাদার প্রস্তুতকারক এবং সরবরাহকারী। আমাদের এয়ার-সুইচ সার্কিট ব্রেকার (MCB) এর ভলিউম ঐতিহ্যবাহী পণ্যের মাত্র 1/3 (স্ট্যান্ডার্ড 1P প্রস্থ 18 মিমি), রেল মাউন্টিং সমর্থন করে, প্রতিস্থাপনের সময় 2 মিনিটের মধ্যে নিয়ন্ত্রণ করা যেতে পারে এবং স্বচ্ছ শেল সমস্যা সমাধানের জন্য সুবিধাজনক। ওভারলোড থার্মাল রিলিজ এবং শর্ট সার্কিট ম্যাগনেটিক রিলিজ ডবল সুরক্ষা সহ নিরাপত্তা কর্মক্ষমতা, চাপ নির্বাপক প্রযুক্তি 400V পুনরুদ্ধার ভোল্টেজ, চাপ নির্বাপক সময় <0.1 সেকেন্ড সহ্য করতে পারে।

ব্যাপক অভিযোজনযোগ্যতা, এয়ার-সুইচ সার্কিট ব্রেকার -5°C থেকে 40°C পরিবেশের জন্য উপযুক্ত। ফিউজ সিস্টেমের তুলনায় 40% কম খরচে 10,000 অপারেশনের জীবনকাল দ্বারা অর্থনৈতিক সুবিধাগুলি প্রদর্শিত হয়। অ্যাপ্লিকেশনগুলির মধ্যে গার্হস্থ্য এবং শিল্প সার্কিটগুলির সুরক্ষা অন্তর্ভুক্ত রয়েছে, যেখানে নির্বাচনের জন্য বর্তমান রেটিং (6A-125A), ব্রেকিং ক্ষমতা (গার্হস্থ্যের জন্য 6kA, শিল্পের জন্য ≥10kA) উপর ফোকাস করতে হবে।

একটি এয়ার-সুইচ সার্কিট ব্রেকার কি?

একটি এয়ার-সুইচ সার্কিট ব্রেকার হল একটি সার্কিট সুরক্ষা ডিভাইস যা বায়ুকে চাপ-নির্বাপক মাধ্যম হিসাবে ব্যবহার করে। এটি একটি ওভারলোড বা শর্ট সার্কিটের ক্ষেত্রে স্বয়ংক্রিয়ভাবে বিদ্যুৎ সরবরাহে বিঘ্ন ঘটানোর জন্য ডিজাইন করা হয়েছে, যার ফলে তারের এবং সরঞ্জাম উভয়ের নিরাপত্তা রক্ষা করা হয়।

যখন সুইচ একটি উচ্চ-কারেন্ট প্রবাহকে বাধা দেয়, তখন পরিচিতিগুলির মধ্যে একটি তীব্র, উচ্চ-তাপমাত্রার বৈদ্যুতিক চাপ তৈরি হয়। যদি এই চাপটি অবিলম্বে নির্বাপিত না হয় তবে এটি সুইচটি পুড়িয়ে ফেলতে পারে বা এমনকি আগুনের সূত্রপাতও করতে পারে।

এয়ার সুইচটিতে একটি বিশেষভাবে ডিজাইন করা অভ্যন্তরীণ আর্ক-এক্সটিংগুইশিং চেম্বার রয়েছে। যখন একটি চাপ তৈরি করা হয়, তখন এটি এই চেম্বারে চালিত হয়, যেখানে এটি অসংখ্য ছোট আর্কে বিভক্ত হয় এবং চারপাশের বায়ু দ্বারা দ্রুত শীতল হয়, যার ফলে চাপটি নির্বাপিত হয়।

আবেদন

1. গৃহস্থালী যন্ত্রপাতি সুরক্ষা: ক্ষুদ্রাকৃতি সার্কিট ব্রেকারগুলি এয়ার কন্ডিশনার, ওয়াশিং মেশিন এবং অন্যান্য গৃহস্থালী যন্ত্রপাতিগুলিতে গৃহস্থালীর বিদ্যুতের নিরাপত্তা প্রদানের জন্য ব্যাপকভাবে ব্যবহৃত হয়। সরঞ্জাম এবং ব্যক্তিগত নিরাপত্তা রক্ষা করুন.

2. শিল্প অ্যাপ্লিকেশন: এয়ার-সুইচ সার্কিট ব্রেকারগুলি শিল্প অটোমেশন, পাওয়ার সিস্টেম এবং যোগাযোগ সরঞ্জাম, ওভারলোড এবং শর্ট সার্কিট সুরক্ষায় অত্যন্ত গুরুত্বপূর্ণ, যা জটিল বৈদ্যুতিক সিস্টেমেও স্থিতিশীল অপারেশন নিশ্চিত করতে পারে।

সুবিধা

ভাল নিরাপত্তা কর্মক্ষমতা: PUGAO এর নিজস্ব প্রযুক্তিগত দল রয়েছে এবং উন্নত ইলেকট্রনিক নিয়ন্ত্রণ প্রযুক্তি গ্রহণ করে, যার সুপার নিরাপত্তা সুরক্ষা ফাংশন রয়েছে এবং বিদ্যুৎ অস্বাভাবিক হলে স্বয়ংক্রিয়ভাবে বিদ্যুৎ সরবরাহ বন্ধ করে দিতে পারে, এইভাবে কার্যকরভাবে আগুন এবং অন্যান্য দুর্ঘটনা প্রতিরোধ করে।

সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ: কমপ্যাক্ট এবং সুবিধাজনক, নতুন সরঞ্জাম ইনস্টল করা হোক বা সার্কিট ওভারহোল করা হোক না কেন, এটি দৈনন্দিন রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের জন্য সহজ এবং দ্রুত।

শক্তিশালী প্রযোজ্যতা: এয়ার-সুইচ সার্কিট ব্রেকার স্পেসিফিকেশন প্যারামিটার, ব্র্যান্ড, ইত্যাদি সহ বিভিন্ন বৈদ্যুতিক সিস্টেমের চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

ব্যবহারের সুপারিশ

1. সঠিক রেট কারেন্ট নির্বাচন করুন

এয়ার-সুইচ সার্কিট ব্রেকারের রেট করা কারেন্ট প্রকৃত লোড কারেন্টের ≥ 1.2 থেকে 1.5 গুণ হওয়া উচিত। খুব কম এমন একটি রেটিং নির্বাচন করলে ঘন ঘন ট্রিপিং হতে পারে, যখন খুব বেশি একটি নির্বাচন করা সুরক্ষা সংবেদনশীলতার সাথে আপস করে। অনুগ্রহ করে আপনার প্রকল্পের নির্দিষ্ট বিবরণ প্রদান করুন এবং PUGAO আপনার প্রয়োজনীয়তাগুলি মূল্যায়ন করবে এবং একটি উপযুক্ত সমাধান সুপারিশ করবে।

2. লোডের উপর ভিত্তি করে উপযুক্ত ট্রিপিং কার্ভ নির্বাচন করুন

টাইপ বি: আলো এবং প্রতিরোধী লোড

টাইপ সি: সাধারণ-উদ্দেশ্যের সরঞ্জাম, পাওয়ার আউটলেট এবং ছোট মোটর

D টাইপ: উচ্চ ইনরাশ স্রোত এবং বড় মোটর সহ সরঞ্জাম

আপনি যদি অনিশ্চিত হন, সি-কার্ভ নির্বাচনকে অগ্রাধিকার দিন, কারণ এটি সর্বাধিক বহুমুখিতা প্রদান করে।

3. সঠিক ইনস্টলেশন

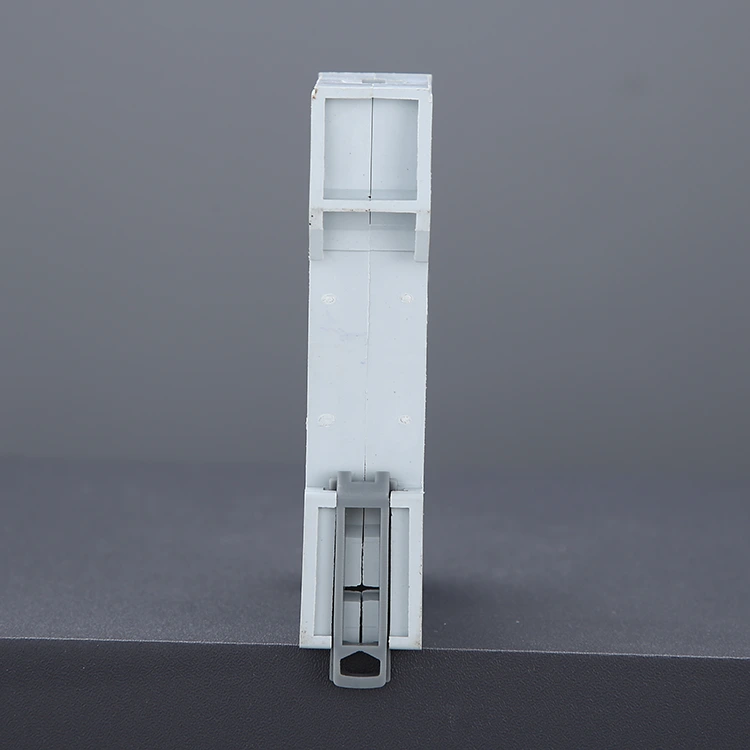

ACB ইনস্টল করার সময়, এটি একটি মানক DIN রেলের উপর মাউন্ট করা আবশ্যক। ওয়্যারিং টার্মিনালগুলিকে ঢিলা হওয়া এবং পরবর্তীতে অতিরিক্ত গরম হওয়া রোধ করতে অবশ্যই সুরক্ষিতভাবে শক্ত করতে হবে। নির্দিষ্ট গেজের প্রয়োজনীয়তা মেনে চলা তারগুলি ব্যবহার করুন (যেমন, একটি 32A রেটিং এর জন্য, ≥ 4mm² এর একটি তারের ক্রস-সেকশন সুপারিশ করা হয়)।

প্রস্তাবিত ইনস্টলেশন পরিবেশ: একটি শুষ্ক, ভাল বায়ুচলাচল বিতরণ বাক্সের মধ্যে ইনস্টল করুন। উচ্চ তাপমাত্রা, আর্দ্রতা, বা ক্ষয়কারী পরিবেশের এক্সপোজার এড়িয়ে চলুন; প্রয়োজন হলে, একটি অতিরিক্ত প্রতিরক্ষামূলক ঘের ইনস্টল করুন।

4. দীর্ঘায়িত ফুল-লোড অপারেশন এড়িয়ে চলুন

রেট করা মানের 70%-80% এর মধ্যে প্রকৃত অপারেটিং বর্তমান রাখার সুপারিশ করা হয়। সম্পূর্ণ লোডে দীর্ঘায়িত অপারেশন অত্যধিক তাপমাত্রা বৃদ্ধি এবং একটি সংক্ষিপ্ত পরিষেবা জীবন হতে পারে।

সাধারণ ত্রুটি এবং সমস্যা সমাধান

এয়ার-সুইচ সার্কিট ব্রেকারগুলির ত্রুটিগুলি সাধারণত ওভারলোড, দুর্বল তারের বা অনুপযুক্ত পণ্য নির্বাচনের কারণে হয়। সঠিক পণ্য নির্বাচন, সঠিক ইনস্টলেশন এবং নিয়মিত পরিদর্শন নিশ্চিত করার মাধ্যমে, 90% এর বেশি সম্ভাব্য সমস্যাগুলি কার্যকরভাবে এড়ানো যেতে পারে।

আপনার পণ্য সরবরাহের পাশাপাশি, আমরা ইনস্টলেশন, ব্যবহার এবং রক্ষণাবেক্ষণ সংক্রান্ত ব্যাপক সুপারিশ প্রদান করি; সাধারণ সমস্যাগুলির নিম্নলিখিত তালিকাটি একটি সহায়ক রেফারেন্স হিসাবে কাজ করে।

1. ঘন ঘন ট্রিপিং

উপসর্গ: কিছু সময়ের জন্য উচ্চ-শক্তির যন্ত্রপাতি চালানোর পরে, সার্কিট ব্রেকার স্বয়ংক্রিয়ভাবে ছিটকে যায় এবং সুইচটি স্পর্শে লক্ষণীয়ভাবে উষ্ণ অনুভূত হয়।

কারণ:

অত্যধিক লোড: সার্কিটের মধ্যে কাজ করা যন্ত্রপাতি দ্বারা টানা মোট কারেন্ট সার্কিট ব্রেকারের রেট করা বর্তমান ক্ষমতাকে ছাড়িয়ে যায়।

উচ্চ পরিবেষ্টিত তাপমাত্রা: বিতরণ বাক্সের মধ্যে দুর্বল তাপ অপচয়ের ফলে সার্কিট ব্রেকারের অভ্যন্তরীণ তাপ সংবেদন উপাদানগুলি অকালে ট্রিগার হয়।

সমাধান: লোড বিতরণ করতে একই সার্কিটের সাথে সংযুক্ত উচ্চ-শক্তির যন্ত্রপাতির সংখ্যা কমিয়ে দিন।

যদি লোড সত্যিই প্রয়োজনীয় হয় এবং বিদ্যমান ওয়্যারিং স্পেসিফিকেশন এটির অনুমতি দেয়, তাহলে উচ্চতর বর্তমান রেটিং সহ একটি সার্কিট ব্রেকারে আপগ্রেড করুন।

2. তাত্ক্ষণিক ট্রিপিং

উপসর্গ: সার্কিট ব্রেকার বন্ধ করার সাথে সাথে বা একটি নির্দিষ্ট যন্ত্রে প্লাগ লাগানোর পরপরই, ব্রেকার তাৎক্ষণিকভাবে ছিটকে যায়—প্রায়ই একটি বিকট শব্দ বা দৃশ্যমান স্পার্কের সাথে থাকে।

কারণ:

লাইন শর্ট সার্কিট: লাইভ তারটি নিরপেক্ষ তারের সাথে সরাসরি যোগাযোগে এসেছে।

ক্ষতিগ্রস্ত যন্ত্র: সংযুক্ত যন্ত্রপাতিগুলির মধ্যে একটির মধ্যে একটি অভ্যন্তরীণ বৈদ্যুতিক ভাঙ্গন বা শর্ট সার্কিট ঘটেছে।

সমাধান: জোর করে ব্রেকার বারবার বন্ধ করার চেষ্টা করবেন না। সেই নির্দিষ্ট সার্কিটের সাথে সংযুক্ত সমস্ত যন্ত্রপাতি আনপ্লাগ করুন, তারপর আবার ব্রেকার বন্ধ করার চেষ্টা করুন।

যদি ব্রেকারটি আর ট্রিপ না করে, এটি নির্দেশ করে যে একটি যন্ত্রপাতি ত্রুটিপূর্ণ; যদি এটি চলতে থাকে তবে এটি পরামর্শ দেয় যে দেয়ালের মধ্যে এমবেড করা তারের ক্ষতি হয়েছে, একজন পেশাদার ইলেক্ট্রিশিয়ান দ্বারা পরিদর্শন করা প্রয়োজন৷

3. টগল লিভার রিসেট করতে ব্যর্থ হয়

উপসর্গ: ট্রিপ করার পরে, টগল লিভারটি আলগা বা অলস মনে হয়; যখন "চালু" অবস্থানে ঠেলে, এটি অবিলম্বে "বন্ধ" অবস্থানে ফিরে আসে।

কারণ:

ত্রুটি সাফ করা হয়নি: একটি শর্ট সার্কিট বা গুরুতর ওভারলোড এখনও লাইনের মধ্যে বিদ্যমান; সার্কিট ব্রেকারের "ফ্রি-ট্রিপ" মেকানিজম সুরক্ষা প্রদানের জন্য জড়িত।

অভ্যন্তরীণ মেকানিজমের ক্ষতি: একটি চরম শর্ট-সার্কিট ইভেন্টের পরে, অভ্যন্তরীণ যোগাযোগগুলি একসাথে ঢালাই করা হতে পারে, বা যান্ত্রিক স্প্রিংগুলি ক্লান্তিজনিত ক্ষতির শিকার হতে পারে।

সমাধান: প্রথমে, রেসিডুয়াল কারেন্ট ডিভাইসে (RCD) রিসেট বোতামটি পপ আউট করতে ব্যর্থ হয়েছে কিনা তা পরীক্ষা করে দেখুন৷

আপনি যদি বাহ্যিক ত্রুটিগুলি বাতিল করার পরেও ব্রেকারটি বন্ধ করতে অক্ষম হন তবে এটি নির্দেশ করে যে সার্কিট ব্রেকার নিজেই ক্ষতিগ্রস্ত হয়েছে এবং এটি অবশ্যই প্রতিস্থাপন করা উচিত।

4. টার্মিনাল ওভারহিটিং বা হাউজিং বিবর্ণতা

উপসর্গ: একটি জ্বলন্ত গন্ধ সনাক্ত করা হয়েছে, অথবা সার্কিট ব্রেকার এর তারের টার্মিনালের চারপাশে প্লাস্টিকের আবাসন হলুদ বা কালো হয়ে গেছে।

কারণ:

আলগা সংযোগ: এটি সবচেয়ে বিপজ্জনক বিপদ গঠন করে। সঠিকভাবে স্ক্রু আঁটসাঁট করতে ব্যর্থতা যোগাযোগ প্রতিরোধের বৃদ্ধি করে, চরম তাপ উৎপন্ন করে।

অমিল ওয়্যার গেজ: খুব পাতলা তারের ব্যবহারের ফলে তাপ সরাসরি সার্কিট ব্রেকারে স্থানান্তরিত হয়।

সমাধান: অবিলম্বে বিদ্যুৎ সরবরাহ বন্ধ! তারের পোড়া প্রান্তগুলি ছেঁটে ফেলুন, নিরোধকটি নতুন করে খুলে ফেলুন এবং স্ক্রুগুলিকে নিরাপদে শক্ত করুন। যদি তাপের কারণে সার্কিট ব্রেকারের হাউজিং বিকৃত হয়ে যায়, তাহলে পুরো ইউনিটটি অবশ্যই প্রতিস্থাপন করতে হবে।

5. অপারেশন চলাকালীন স্বতন্ত্র গুঞ্জন শব্দ

উপসর্গ: অপারেটিং করার সময়, সার্কিট ব্রেকার একটি ক্ষীণ অথচ একটানা ইলেক্ট্রোম্যাগনেটিক গুঞ্জন শব্দ নির্গত করে (AC কারেন্টের বৈশিষ্ট্য)।

কারণ:

ইলেক্ট্রোম্যাগনেটিক মেকানিজম কম্পন: অভ্যন্তরীণ ইলেক্ট্রোম্যাগনেটিক আর্মেচার অসম, বা বিদেশী বস্তু মেকানিজমের মধ্যে প্রবেশ করেছে।

উচ্চ কারেন্ট লোড: পূর্ণ ক্ষমতার কাছাকাছি কাজ করার সময়, চৌম্বক ক্ষেত্র বল অভ্যন্তরীণ উপাদানগুলিকে সামান্য অনুরণিত করে।

সমাধান: একটি খুব ক্ষীণ গুঞ্জন শব্দ সাধারণত স্বাভাবিক। যাইহোক, যদি শব্দ জোরে বা তীব্র হয় - বিশেষ করে যদি অতিরিক্ত উত্তাপের সাথে থাকে - এটি নির্দেশ করে যে অভ্যন্তরীণ উপাদানগুলি বার্ধক্য পাচ্ছে; ইউনিট প্রতিস্থাপন সুপারিশ করা হয়.
