শর্ট সার্কিট সুরক্ষার জন্য সার্কিট ব্রেকার

শর্ট সার্কিট সুরক্ষার জন্য একটি সার্কিট ব্রেকার হল একটি কম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন অ্যাপ্লায়েন্স। এটি একটি চাপ নির্বাপক ডিভাইস দিয়ে সজ্জিত যা কার্যকরভাবে সার্কিটকে রক্ষা করে। গার্হস্থ্য এবং শিল্প পরিবেশে, সার্কিট ব্রেকারগুলি সার্কিটের নিরাপদ অপারেশন নিশ্চিত করতে বৈদ্যুতিক উপাদান যেমন ছুরি সুইচ, ফিউজ এবং তাপীয় রিলেগুলির সংমিশ্রণে একই ভূমিকা পালন করে।

কাজের নীতি

অভ্যন্তরীণভাবে, সার্কিট ব্রেকারে দুটি প্রাথমিক প্রতিরক্ষামূলক ব্যবস্থা রয়েছে: ধীরে ধীরে ওভারলোডগুলিকে মোকাবেলা করার জন্য ডিজাইন করা একটি দ্বিধাতুর স্ট্রিপ এবং শর্ট সার্কিট পরিচালনার জন্য নিবেদিত একটি ইলেক্ট্রোম্যাগনেটিক কয়েল। মিলিসেকেন্ডের মধ্যে সার্কিটের স্বয়ংক্রিয় সংযোগ বিচ্ছিন্ন নিশ্চিত করতে, ট্রিগার করার সময় ডিভাইসটি নিম্নলিখিত অপারেশনাল ক্রমটি সম্পাদন করে:

তাৎক্ষণিক সেন্সিং: যখন একটি শর্ট সার্কিট ঘটে, তখন সার্কিট ব্রেকারের ভিতরে অবস্থিত কয়েলের মধ্য দিয়ে প্রবল কারেন্ট প্রবাহিত হয়।

ম্যাগনেটিক ফোর্স জেনারেশন: ইলেক্ট্রোম্যাগনেটিক আবেশের নীতি অনুসারে, এই ব্যতিক্রমী উচ্চ প্রবাহ তাত্ক্ষণিকভাবে একটি বিশাল শক্তিশালী চৌম্বক ক্ষেত্র তৈরি করে।

যান্ত্রিক প্রভাব: এই চৌম্বক ক্ষেত্রের দ্বারা উত্পন্ন বল একটি ভারী হাতুড়ির মতো কাজ করে, যা ট্রিপিং প্রক্রিয়ায় তাত্ক্ষণিক প্রভাব প্রদান করে।

দ্রুত সংযোগ বিচ্ছিন্ন: বৈদ্যুতিক যোগাযোগগুলি জোরপূর্বক মিলিসেকেন্ডের মধ্যে খুলে ফেলা হয়, হঠাৎ করে কারেন্ট প্রবাহকে বাধাগ্রস্ত করে এবং এর ফলে প্রচণ্ড তাপ বা আগুন ধরার কারণে তারগুলি গলে যাওয়া থেকে বাধা দেয়।

সার্কিট ব্রেকার খুঁটির প্রকারভেদ

1. একক-মেরু সার্কিট ব্রেকার: শর্ট সার্কিট সুরক্ষার জন্য সার্কিট ব্রেকারগুলির শুধুমাত্র একটি সুইচিং যোগাযোগ রয়েছে এবং এটি প্রধানত একক-ফেজ সার্কিটগুলির জন্য ব্যবহৃত হয়, যেমন বাড়িতে আলোর সার্কিট বা সকেট।

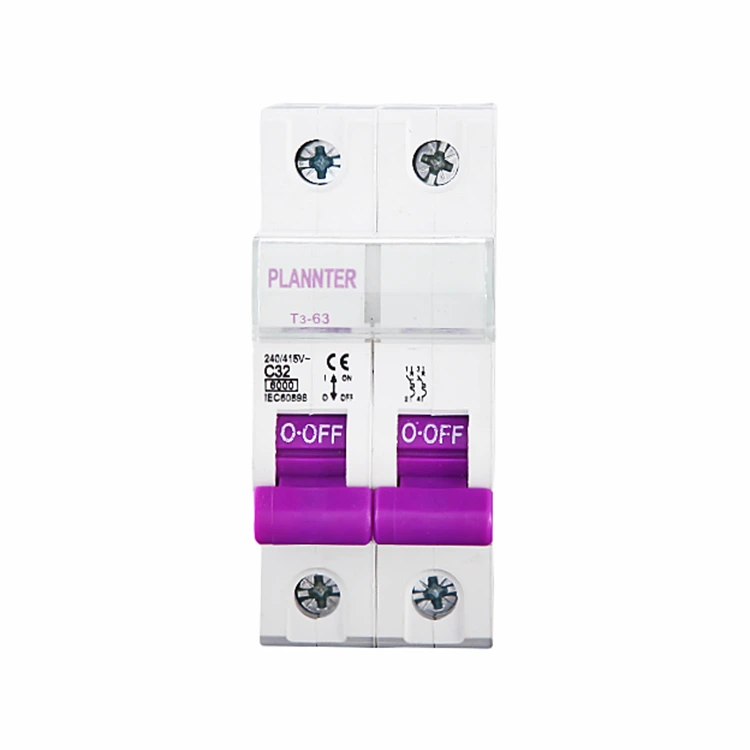

2. ডাবল-পোল সার্কিট ব্রেকার: ডাবল-পোল সার্কিট ব্রেকারগুলির ফেজ এবং নিরপেক্ষ তারগুলি নিয়ন্ত্রণ করতে দুটি সুইচিং পরিচিতি রয়েছে। ডাবল-পোল সার্কিট ব্রেকারগুলি সাধারণত এমন পরিস্থিতিতে ব্যবহার করা হয় যেখানে ফেজ এবং নিরপেক্ষ তারগুলি একই সময়ে নিয়ন্ত্রণ করা প্রয়োজন, যেমন মোটর নিয়ন্ত্রণ বা দ্বি-ফেজ পাওয়ার সিস্টেম।

3. 3-মেরু সার্কিট ব্রেকার: 3-পোল সার্কিট ব্রেকারগুলির তিনটি সুইচিং পরিচিতি রয়েছে যা তিনটি পৃথক ফেজ তারগুলিকে নিয়ন্ত্রণ করে, যেমন বাণিজ্যিক এবং শিল্প সরঞ্জাম, যা নিরাপদ এবং সুষম লোড বিতরণ নিশ্চিত করতে তিনটি পৃথক পাওয়ার লাইনের একযোগে নিয়ন্ত্রণের প্রয়োজন।

সুবিধা

1. শর্ট সার্কিট সুরক্ষার জন্য এই সার্কিট ব্রেকারগুলি স্ট্যান্ডার্ড 35 মিমি ডিআইএন রেল মাউন্টিং পদ্ধতি গ্রহণ করে এবং তাত্ক্ষণিক ইনরাশ কারেন্টের সাথে মানিয়ে নিতে উচ্চ-নির্ভুলতা চৌম্বক-তাপীয় ডাবল রিলিজ পদ্ধতি গ্রহণ করে;

2. দীর্ঘমেয়াদী তাপীয় চাপের কারণে ইনসুলেশন বার্ধক্য রোধ করার জন্য উন্নত নিরোধক সিস্টেম ডিজাইন;

3. রেটেড ইনসুলেশন ভোল্টেজ AC400V পর্যন্ত, ওভার-ভোল্টেজ সুরক্ষা সহ, ফটোভোলটাইক পাওয়ার জেনারেশন এবং জটিল পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য উপযুক্ত;

4. আবাসিক আলো, সকেট, মোটর, ফটোভোলটাইক সিস্টেম এবং লোড চাহিদার অন্যান্য বিভিন্ন পরিস্থিতি মেটাতে 6A থেকে 63A রেট করা বর্তমান বিকল্পগুলি, কমপ্যাক্ট এবং মডুলার ডিজাইন।

5. পণ্যটি OEM/ODM পরিষেবাকে সমর্থন করে, যা বিদেশী বিতরণ এবং ব্র্যান্ড কাস্টমাইজেশনের চাহিদা পূরণ করে। PUGAO (প্লান্টার ইলেকট্রিক) কারখানাটি ISO9001 আন্তর্জাতিক মানের সিস্টেম সার্টিফিকেশন পাস করেছে।

অ্যাপ্লিকেশন দৃশ্যকল্প

শর্ট সার্কিট সুরক্ষার জন্য PUGAO-এর সার্কিট ব্রেকারগুলি আবাসিক, বাণিজ্যিক এবং শিল্প পাওয়ার সিস্টেম জুড়ে ব্যবহার করা হয়, যা বিভিন্ন ধরণের সেটিংসের জন্য নির্ভরযোগ্য সুরক্ষা প্রদান করে।

1. আবাসিক পাওয়ার ডিস্ট্রিবিউশন সিস্টেম

আলো, পাওয়ার আউটলেট এবং গৃহস্থালী যন্ত্রপাতির সার্কিটে ব্যবহৃত হয়; বার্ধক্যজনিত ওয়্যারিং বা যন্ত্রের ত্রুটির কারণে শর্ট সার্কিট হলে, তারা দ্রুত তারের বার্নআউট বা আগুনের প্রাদুর্ভাব রোধ করতে বিদ্যুৎ সরবরাহ বন্ধ করে দেয়।

2. বাণিজ্যিক বিল্ডিং পাওয়ার সিস্টেম

আমাদের সার্কিট ব্রেকারগুলি বাণিজ্যিক স্থান যেমন শপিং মল, অফিস বিল্ডিং এবং হোটেলগুলিতে বিদ্যুৎ বিতরণ ব্যবস্থার জন্য উপযুক্ত। প্রধান এবং শাখা সার্কিট উভয় ক্ষেত্রেই প্রয়োগ করা হয়, তারা শর্ট সার্কিটগুলিকে ব্যাপক বিদ্যুৎ বিভ্রাট বা সরঞ্জামের ক্ষতি হতে বাধা দেয়।

3. শিল্প সরঞ্জাম এবং উত্পাদন লাইন

বিভিন্ন ধরণের শিল্প যন্ত্রপাতি, বৈদ্যুতিক মোটর এবং স্বয়ংক্রিয় উত্পাদন লাইন জুড়ে স্থাপন করা হয়েছে; সরঞ্জামের ব্যর্থতা বা তারের অসামঞ্জস্যের ক্ষেত্রে তারা দ্রুত শক্তি কেটে দেয়, যার ফলে রক্ষণাবেক্ষণের খরচ এবং ডাউনটাইম ঝুঁকি হ্রাস করার সাথে সাথে সরঞ্জামের ক্ষতি এবং উত্পাদন বাধা রোধ করে।

4. পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট এবং কন্ট্রোল সিস্টেম

একাধিক সার্কিটের জন্য কেন্দ্রীভূত শর্ট-সার্কিট সুরক্ষা প্রদান করে মূল প্রতিরক্ষামূলক উপাদান হিসাবে পরিবেশন করার জন্য পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট এবং কন্ট্রোল প্যানেলের মধ্যে ইনস্টল করা যেতে পারে। এগুলি সাধারণত প্রকৌশল প্রকল্প এবং সমন্বিত বৈদ্যুতিক সরঞ্জাম সমাবেশগুলিতে ব্যবহৃত হয়।

5. উচ্চ শর্ট সার্কিট বর্তমান পরিবেশ

ট্রান্সফরমার বা পাওয়ার সাপ্লাই উৎসের কাছাকাছি অবস্থিত সার্কিটগুলির জন্য-অথবা উচ্চ শর্ট-সার্কিট কারেন্ট লেভেল দ্বারা চিহ্নিত অন্যান্য এলাকায়-যেখানে উচ্চ ব্রেকিং ক্ষমতা সহ সার্কিট ব্রেকার প্রয়োজন, এই পণ্যটি একটি আদর্শ পছন্দ হিসাবে কাজ করে।

FAQ

প্রশ্ন: শর্ট-সার্কিট সুরক্ষা এবং ওভারলোড সুরক্ষা কি একই জিনিস?

উত্তর: না। যদিও তারা সাধারণত একই সার্কিট ব্রেকারে একত্রিত হয়, তারা বিভিন্ন নীতিতে কাজ করে। ওভারলোড সুরক্ষা রক্ষক দীর্ঘায়িত অত্যধিক লোড বিরুদ্ধে, তাপ সঞ্চয় উপর নির্ভর করে; চৌম্বকীয় আকর্ষণ শক্তির উপর নির্ভর করে তাত্ক্ষণিক উচ্চ-প্রবাহের স্রোতের বিরুদ্ধে শর্ট-সার্কিট সুরক্ষা রক্ষক।

প্রশ্ন: কেন কিছু সার্কিট ব্রেকারের রেটিং 6kA থাকে, অন্যের রেটিং 15kA হয়?

উত্তর: এটি ব্রেকিং ক্ষমতা নির্দেশ করে। 6kA রেটিং মানে সর্বোচ্চ শর্ট-সার্কিট কারেন্ট এটি নিরাপদে বাধা দিতে পারে 6,000 অ্যাম্পিয়ার। প্রকৃত শর্ট-সার্কিট কারেন্ট এই মান অতিক্রম করলে, সার্কিট ব্রেকার বিস্ফোরিত হতে পারে। বৃহত্তর ট্রান্সফরমার ক্ষমতা সহ অবস্থানে উচ্চ ব্রেকিং ক্ষমতা সহ সার্কিট ব্রেকার প্রয়োজন; নির্বাচনের আগে, অনুগ্রহ করে PUGAO কে আপনাকে পেশাদার সুপারিশ বা একটি কাস্টমাইজড ডিজাইন সমাধান প্রদান করার অনুমতি দিন।

প্রশ্নঃ আমি কি সার্কিট ব্রেকার পরিষ্কার করতে পারি? আমি কিভাবে এগিয়ে যেতে হবে?

উত্তর: হ্যাঁ, তবে আপনাকে অবশ্যই নিশ্চিত করতে হবে যে পাওয়ার সাপ্লাই আগে থেকেই সম্পূর্ণভাবে বিচ্ছিন্ন হয়ে গেছে।

অনুগ্রহ করে হাউজিং থেকে ধুলো মুছতে একটি শুকনো কাপড় ব্যবহার করুন, যাতে ধূলিকণাগুলি চাপ-নির্বাপক চেম্বারে প্রবেশ করতে না পারে সে বিষয়ে যত্ন নিন।

কঠোরভাবে নিষিদ্ধ: প্লাস্টিকের হাউজিং পরিষ্কার করার জন্য রাসায়নিক দ্রাবক বা জল ব্যবহার করবেন না, কারণ এটি শিখা-প্রতিরোধী পদার্থের কার্যকারিতাকে আপস করতে পারে বা অভ্যন্তরীণ শর্ট সার্কিট সৃষ্টি করতে পারে।
