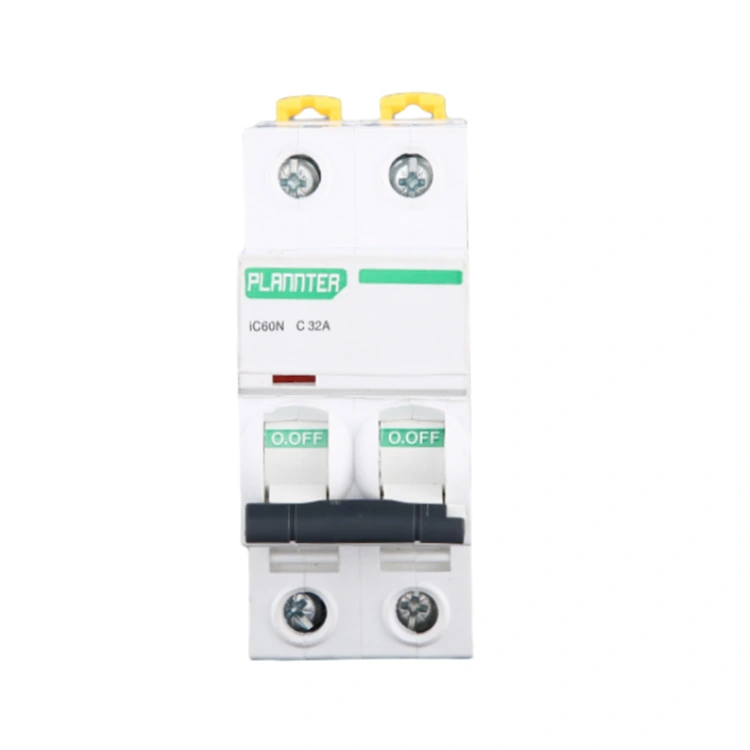

DIN রেল মাউন্ট ক্ষুদ্রাকৃতি সার্কিট ব্রেকার

সিঙ্গেল পোল সার্কিট ব্রেকার (1P) এর বিপরীতে যা শুধুমাত্র ফায়ার তারের সংযোগ বিচ্ছিন্ন করে, 2 পোল ডিআইএন রেল মাউন্ট মিনিয়েচার সার্কিট ব্রেকার ট্রিপ করার সময় ফায়ার ওয়্যার এবং শূন্য তারকে সিঙ্ক্রোনাসভাবে সংযোগ বিচ্ছিন্ন করবে, শূন্য তারের বিদ্যুতায়নের কারণে বৈদ্যুতিক শক হওয়ার ঝুঁকি এড়াবে, যা একটি উচ্চতর নিরাপত্তার ঘটনা। অতএব, এটি বিশেষত এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেগুলির জন্য বিদ্যুৎ ব্যর্থতার বিরুদ্ধে সম্পূর্ণ সুরক্ষা প্রয়োজন, যেমন পরিবারের এয়ার কন্ডিশনার, ওয়াটার হিটার, ডিস্ট্রিবিউশন মেইন সুইচ, ছোট পাওয়ার সরঞ্জাম ইত্যাদি।

কেন ডিআইএন রেল ডিজাইন ইন্ডাস্ট্রি স্ট্যান্ডার্ড?

1. মডুলারিটি এবং নমনীয়তা

অনেকটা ব্লক দিয়ে তৈরি করার মতো, আপনি একাধিক সার্কিট ব্রেকার, অবশিষ্ট কারেন্ট ডিভাইস, কন্টাক্টর বা রিলেকে রেলে পাশাপাশি মাউন্ট করতে পারেন।

যদি একটি সার্কিটের একটি অতিরিক্ত শাখার প্রয়োজন হয়, তাহলে আপনাকে কেবলমাত্র রেলের একটি উপলব্ধ স্থানে একটি নতুন ব্রেকার ঢোকাতে হবে - সম্পূর্ণ ডিস্ট্রিবিউশন বোর্ড প্রতিস্থাপন না করেই।

2. ব্যতিক্রমী ইনস্টলেশন দক্ষতা

ইলেক্ট্রিশিয়ানদের জন্য, একটি DIN রেল-মাউন্ট করা ক্ষুদ্র সার্কিট ব্রেকার ইনস্টল করতে মাত্র কয়েক সেকেন্ড সময় লাগে। ঐতিহ্যগত স্ক্রু-নির্ধারিত পদ্ধতির তুলনায়, ইনস্টলেশনের সময় 80% এর বেশি কমে যায়।

3. মানককরণ এবং বিনিময়যোগ্যতা

IEC 60898 মান মেনে চলার মাধ্যমে, PUGAO সার্কিট ব্রেকারগুলি ABB, Schneider Electric, এবং Siemens-এর মতো ব্র্যান্ডগুলির সাথে মাত্রাগতভাবে সম্পূর্ণ সামঞ্জস্যপূর্ণ। আপনি যদি বিদ্যমান সরঞ্জাম প্রতিস্থাপন করতে চান, আমাদের পণ্য সরাসরি প্রতিস্থাপন হিসাবে পরিবেশন.

4. তাপ অপচয় এবং রক্ষণাবেক্ষণ

রেল মাউন্টিং সার্কিট ব্রেকারগুলিকে স্থগিত করে, তাদের পিছনে বায়ু সঞ্চালনের ফাঁক তৈরি করে যা কার্যকর তাপ অপচয়ের সুবিধা দেয়।

রক্ষণাবেক্ষণের জন্য, আপনাকে কেবল রেল থেকে নির্দিষ্ট ডিভাইসটি সরাতে হবে, পুরো মন্ত্রিসভা ঘেরটি ভেঙে ফেলার প্রয়োজনীয়তা দূর করতে হবে।

ডিআইএন রেল মাউন্টিং বনাম ফিক্সড মাউন্টিং: পার্থক্য কি?

রেল মাউন্টিং নির্বাচনের জন্য পরিস্থিতি: সার্কিট ব্রেকার অ্যাপ্লিকেশনের 90% এর বেশি জন্য রেল মাউন্টিং পছন্দের পছন্দ।

● স্ট্যান্ডার্ড ডিস্ট্রিবিউশন বক্স বা ক্যাবিনেট

● ব্যাচ ইনস্টলেশনের প্রয়োজনীয় পরিস্থিতি (ইঞ্জিনিয়ারিং প্রকল্প)

● দৃষ্টান্ত যেখানে ভবিষ্যতে রক্ষণাবেক্ষণ বা সম্প্রসারণের প্রয়োজন হতে পারে

● আবাসিক, বাণিজ্যিক, এবং অধিকাংশ শিল্প বিদ্যুৎ বিতরণ ব্যবস্থা

ফাংশন

ওভারলোড সুরক্ষা: যখন লোড কারেন্ট দীর্ঘ সময়ের জন্য রেটেড মান ছাড়িয়ে যায়, তখন MCB-এর অভ্যন্তরে বাইমেটাল তাপ দ্বারা বাঁকানো হয়, যা যান্ত্রিক প্রক্রিয়াটিকে কাজ করতে এবং সার্কিটটি কেটে ফেলার জন্য ট্রিগার করে, লাইনটিকে অতিরিক্ত গরম হওয়া এবং আগুনের কারণ হতে বাধা দেয়।

শর্ট সার্কিট সুরক্ষা: যখন লাইনে একটি শর্ট-সার্কিট ঘটে এবং কারেন্ট তাৎক্ষণিকভাবে বেড়ে যায়, তখন ইলেক্ট্রোম্যাগনেটিক স্ট্রাইকার দ্রুত একটি শক্তিশালী চৌম্বকীয় শক্তি তৈরি করে এবং মিলিসেকেন্ড ট্রিপিং উপলব্ধি করে পরিচিতিগুলিকে সংযোগ বিচ্ছিন্ন করার জন্য লিংকেজ মেকানিজমকে চাপ দেয়।

সম্পূর্ণ বিচ্ছিন্নতা: রক্ষণাবেক্ষণ বা ওভারহোলের সময়, সার্কিট ব্রেকারের ম্যানুয়াল অপারেশন একই সাথে ফায়ার লাইন এবং জিরো লাইন সংযোগ বিচ্ছিন্ন করতে পারে, নিশ্চিত করে যে সরঞ্জামগুলি বিদ্যুতায়িত হয় না এবং অপারেটরদের নিরাপত্তা রক্ষা করে।

দ্বৈত পর্যবেক্ষণ: এই ডিআইএন রেল মাউন্ট মিনিয়েচার সার্কিট ব্রেকারটি রিয়েল টাইমে ফায়ার লাইন এবং জিরো লাইনের বর্তমান স্থিতি নিরীক্ষণ করতে পারে এবং উভয় লাইনে কোনো অস্বাভাবিকতা দেখা দিলে সাথে সাথে সুরক্ষা ক্রিয়া সম্পাদন করতে পারে।

কিভাবে সঠিকভাবে একটি DIN রেল-মাউন্ট করা সার্কিট ব্রেকার ইনস্টল করবেন?

আপনার পণ্য সরবরাহের সাথে অন্তর্ভুক্ত, PUGAO একটি ব্যাপক ইনস্টলেশন এবং রক্ষণাবেক্ষণ নির্দেশিকা প্রদান করে; আপনি যদি কোন সমস্যার সম্মুখীন হন, অনুগ্রহ করে আমাদের বিক্রয়োত্তর প্রযুক্তিগত সহায়তা দলের সাথে নির্দ্বিধায় যোগাযোগ করুন। যেহেতু ডিআইএন রেল ডিজাইন ইনস্টলেশন প্রক্রিয়াকে সহজ করে, আমরা স্ট্যান্ডার্ড ইনস্টলেশন অনুশীলনের উপর ভিত্তি করে সুপারিশও দিতে পারি।

ধাপ 1: পাওয়ার সাপ্লাই সংযোগ বিচ্ছিন্ন করুন

কোনো অপারেশন করার আগে, ডিস্ট্রিবিউশন বাক্সে প্রধান পাওয়ার সাপ্লাই বন্ধ করা অপরিহার্য। ইনকামিং টার্মিনাল চেক করতে একটি মাল্টিমিটার বা ভোল্টেজ পরীক্ষক ব্যবহার করুন; কোন ভোল্টেজ উপস্থিত নেই তা নিশ্চিত করার পরেই কাজ চালিয়ে যান। আমরা ইনসুলেটেড গ্লাভস এবং নিরাপত্তা গগলস পরার পরামর্শ দিই।

ধাপ 2: ইনস্টলেশন পরিবেশ পরিদর্শন করুন

যাচাই করুন যে ডিস্ট্রিবিউশন বাক্সের মধ্যে একটি স্ট্যান্ডার্ড 35 মিমি ডিআইএন রেল ইনস্টল করা আছে। তাপ অপচয় এবং ভবিষ্যৎ রক্ষণাবেক্ষণের সুবিধার্থে পর্যাপ্ত ক্লিয়ারেন্স আছে তা নিশ্চিত করুন এবং নিশ্চিত করুন যে রেলটি কোনো শিথিলতা ছাড়াই নিরাপদে বেঁধে রাখা হয়েছে।

ধাপ 3: রেলের উপর সার্কিট ব্রেকার মাউন্ট করুন

ডিআইএন রেলের সাথে সার্কিট ব্রেকারের উপরের ক্লিপটি সারিবদ্ধ করুন, তারপর নীচের ক্লিপটি স্বয়ংক্রিয়ভাবে জায়গায় লক না হওয়া পর্যন্ত নীচের দিকে টিপুন। ডিভাইসটি অবশ্যই সুরক্ষিতভাবে স্থির থাকতে হবে এবং যেকোন ঝাঁকুনি থেকে মুক্ত হতে হবে।

মডুলার ডিজাইন একাধিক সার্কিট ব্রেকারগুলির পাশাপাশি ইনস্টলেশনের জন্য অনুমতি দেয়।

ধাপ 4: পাওয়ার এবং লোড লাইন সংযুক্ত করুন

স্ট্যান্ডার্ড ওয়্যারিং কনফিগারেশনে উপরের টার্মিনালগুলিতে পাওয়ার ইনপুট এবং নিম্ন টার্মিনালগুলিতে লোড আউটপুট সংযোগ করা জড়িত। নির্দিষ্ট বর্তমান রেটিং পূরণ করে এমন তারগুলি ব্যবহার করুন (যেমন, একটি 32A ব্রেকারের জন্য, ≥4mm² এর একটি তারের ক্রস-সেকশন সুপারিশ করা হয়)। আলগা সংযোগ বা অতিরিক্ত গরম হওয়া রোধ করতে টার্মিনাল স্ক্রুগুলিকে শক্তভাবে শক্ত করুন।

ধাপ 5: ওয়্যারিং এবং ইনস্টলেশন স্থিতি যাচাই করুন

নিশ্চিত করুন যে সমস্ত ওয়্যারিং সংযোগ সুরক্ষিত এবং কোন খালি তারগুলি উন্মুক্ত নয়৷ পোলারিটি এবং ফেজ সিকোয়েন্স পরীক্ষা করুন- এটি তিন-ফেজ সিস্টেমের জন্য বিশেষভাবে গুরুত্বপূর্ণ। সার্কিট ব্রেকার সুইচটি "বন্ধ" (সংযোগ বিচ্ছিন্ন) অবস্থানে রয়েছে তা নিশ্চিত করুন৷

ধাপ 6: পাওয়ার-অন টেস্টিং

প্রধান পাওয়ার সাপ্লাই পুনরুদ্ধার করার পরে, সঠিক অপারেশনের জন্য পরীক্ষা করার জন্য সার্কিট ব্রেকারটিকে "চালু" অবস্থানে স্যুইচ করুন। কোন অস্বাভাবিক শব্দ, অতিরিক্ত গরমের লক্ষণ, বা অপ্রত্যাশিত ট্রিপিংয়ের জন্য পরীক্ষা করুন।

FAQ

1. আপনি একটি ট্রেডিং কোম্পানি বা একটি প্রস্তুতকারক?

আমরা ডিআইএন রেল মাউন্ট মিনিয়েচার সার্কিট ব্রেকারে 10 বছরের অভিজ্ঞতা সহ একটি পেশাদার কারখানা।

2. আপনি কাস্টমাইজড পরিষেবা গ্রহণ করেন?

আমরা OEM/ODM পরিষেবা প্রদান করি, আমরা পণ্যগুলিতে আপনার ব্র্যান্ডের লোগো মুদ্রণ করতে পারি। পেশাদার প্রযুক্তিগত এবং উদ্ধৃতি দল আপনার অঙ্কন এবং পরামিতি প্রয়োজনীয়তা অনুযায়ী সন্তোষজনক সমাধান প্রদান করতে পারে।
