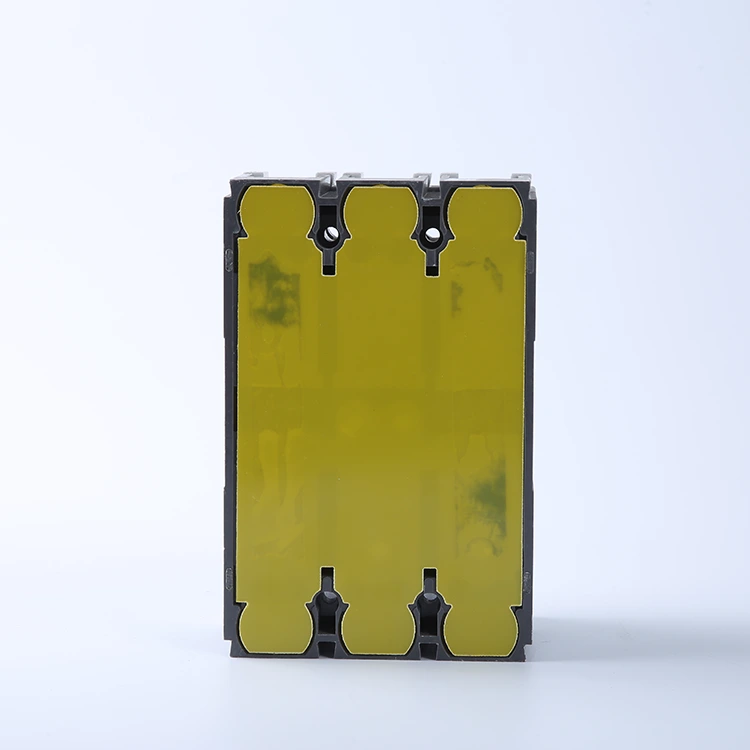

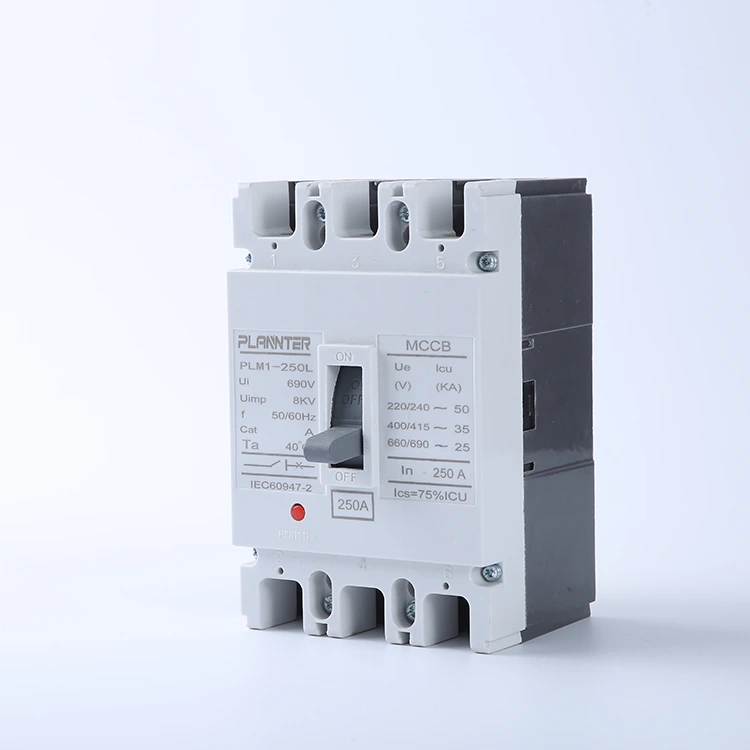

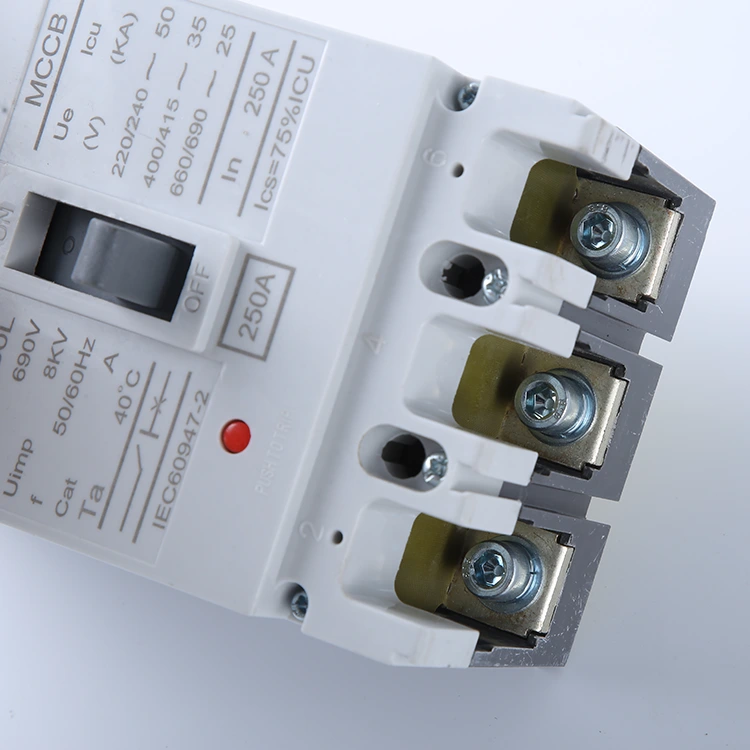

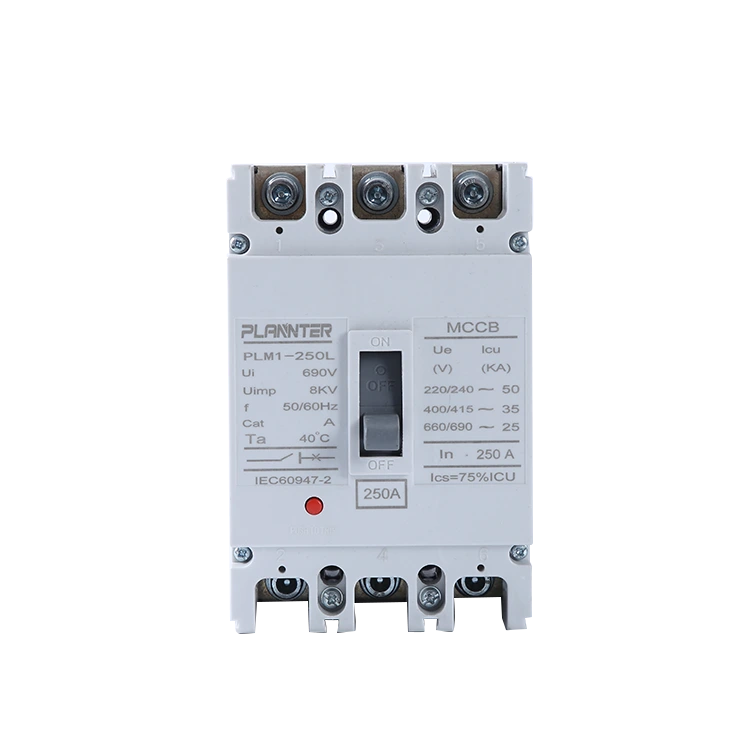

এসি উচ্চ ভোল্টেজ মোল্ডেড কেস সার্কিট ব্রেকার

আএসি উচ্চ ভোল্টেজ মোল্ডেড কেস সার্কিট ব্রেকারউচ্চ বর্তমান লোড এবং চরম শর্ট-সার্কিট পরিস্থিতি পরিচালনা করার জন্য ডিজাইন করা একটি শক্তিশালী সার্কিট সুরক্ষা ডিভাইস। এটি আপনার পাওয়ার সিস্টেমের জন্য "চূড়ান্ত প্রতিরক্ষা" হিসাবে কাজ করে, এমনকি গুরুতর ত্রুটি অবস্থার মধ্যেও বাধা নিশ্চিত করে।

চাপ-প্রতিরোধী এবং প্রভাব-প্রতিরোধী উপকরণ দিয়ে নির্মিত, এই ব্রেকারগুলি মাত্রাগতভাবে স্থিতিশীল কর্মক্ষমতা প্রদান করে, যা বৃহৎ-স্কেল ক্রিয়াকলাপের জন্য পাওয়ার কন্ট্রোল ক্যাবিনেটের ভিতরে নির্ভরযোগ্য কোর তৈরি করে।

মূল বৈশিষ্ট্য এবং বিশেষ উল্লেখ

ভোল্টেজ পরিসীমা

রেট অপারেটিং ভোল্টেজ:AC 400V/690V; এসি হাই ভোল্টেজ মোল্ডেড কেস সার্কিট ব্রেকার ইন্ডাস্ট্রিয়াল-গ্রেড হাই-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন অ্যাপ্লিকেশনের জন্য উপযুক্ত এবং তিন-ফেজ, তিন-তারের সিস্টেমকে সমর্থন করে।

নিরোধক কর্মক্ষমতা:একটি 3000V পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ এবং একটি 8kV ইমপালস ভোল্টেজ সহ্য করে, উচ্চ-ভোল্টেজ পরিবেশে নিরোধক নিরাপত্তা নিশ্চিত করে।

ব্রেকিং ক্যাপাসিটি

আলটিমেট শর্ট সার্কিট Brইকিং ক্ষমতা:Icu 65kA–100kA পর্যন্ত পৌঁছায়, চরম শর্ট-সার্কিট ফল্টের সময় দ্রুত সার্কিট বাধাকে সক্ষম করে যা সিস্টেমের প্রতিরক্ষার চূড়ান্ত লাইন হিসেবে কাজ করে।

পরিষেবা শর্ট-সার্কিট ব্রেকিং ক্ষমতা:Ics ≥ 50kA, একাধিক ত্রুটি বাধার পরেও ডিভাইসটিকে সচল থাকার অনুমতি দেয়, যার ফলে রক্ষণাবেক্ষণের খরচ কমে যায়।

বর্তমান রেটিং

রেট করা বর্তমান:250A–1600A এর পরিসর কভার করে, বিভিন্ন লোডের প্রয়োজনীয়তা মিটমাট করার জন্য 250A, 400A, 630A, 800A, 1000A, 1250A এবং 1600A এর মতো স্ট্যান্ডার্ড স্পেসিফিকেশন সমর্থন করে।

সামঞ্জস্যযোগ্য ট্রিপ সেটিংস:80%–100% In এর তাপীয় ট্রিপ পরিসীমা এবং 4-10 In এর একটি চৌম্বকীয় ট্রিপ পরিসীমা বৈশিষ্ট্যযুক্ত, যা উপদ্রব ট্রিপিং প্রতিরোধে নির্বাচনী সুরক্ষা সক্ষম করে।

অপারেটিং শর্তাবলী

পরিবেষ্টিত তাপমাত্রা:-25°C থেকে +70°C, শিল্প পরিবেশে চরম তাপমাত্রার ওঠানামা সহ্য করতে সক্ষম।

মাউন্ট পদ্ধতি:স্থির বা প্রত্যাহারযোগ্য প্রকার; অনুভূমিক/উল্লম্ব বাসবার সংযোগ সমর্থন করে এবং স্ট্যান্ডার্ড ডিস্ট্রিবিউশন ক্যাবিনেট ইনস্টলেশন মাত্রার সাথে সামঞ্জস্যপূর্ণ।

সুরক্ষা শ্রেণী:IP20 (মন্ত্রিসভা ইনস্টলেশনের জন্য); আবাসন উচ্চ-তাপমাত্রা-প্রতিরোধী, প্রভাব-প্রতিরোধী প্রকৌশল প্লাস্টিক থেকে নির্মিত এবং IEC 60947-2 মান মেনে চলে।

মূল পার্থক্য: নিম্ন ভোল্টেজ বনাম উচ্চ ভোল্টেজ ব্রেকার

লো ভোল্টেজ (LV) এবং উচ্চ ভোল্টেজ (HV) সুরক্ষার মধ্যে পার্থক্য বোঝা আপনার পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য সঠিক সরঞ্জাম নির্বাচন করার জন্য অত্যন্ত গুরুত্বপূর্ণ। এখানে তারা কিভাবে তুলনা করে:

কম ভোল্টেজ (LV) ব্রেকার

• ভোল্টেজ পরিসীমা:সাধারণত **1000V AC** পর্যন্ত সিস্টেমের জন্য রেট করা হয়। সাধারণ রেটিংগুলির মধ্যে আবাসিক এবং হালকা বাণিজ্যিক ব্যবহারের জন্য 240V এবং 400V অন্তর্ভুক্ত।
• অ্যাপ্লিকেশন:ব্যাপকভাবে পরিবারের বন্টন বোর্ড, ছোট বাণিজ্যিক ভবন, এবং চূড়ান্ত সার্কিট সুরক্ষা (আলো, সকেট) ব্যবহৃত.
• আকার এবং জটিলতা:সাধারণত কমপ্যাক্ট (যেমন, MCBs) এবং ডিজাইনে সহজ, জটিল চাপ নিয়ন্ত্রণ ব্যবস্থা ছাড়া মৌলিক ওভারলোড এবং শর্ট-সার্কিট সুরক্ষার উপর ফোকাস করে।

উচ্চ ভোল্টেজ (HV) ব্রেকার

• ভোল্টেজ পরিসীমা:মাঝারি থেকে উচ্চ ভোল্টেজ সিস্টেমের জন্য ডিজাইন করা হয়েছে, প্রায়শই **3.3kV থেকে 72.5kV** বা তার বেশি।
• চাপ নির্বাপণ:কারণ উচ্চ ভোল্টেজ শক্তিশালী আর্ক তৈরি করে, এই ব্রেকারগুলি (আমাদের মতোএসি উচ্চ ভোল্টেজ মোল্ডেড কেস সার্কিট ব্রেকার) কারেন্টকে নিরাপদে বিঘ্নিত করতে উন্নত আর্ক-নিভিং প্রযুক্তির প্রয়োজন, যেমন ভ্যাকুয়াম বোতল, SF6 গ্যাস বা বিশেষ গ্রিড।
• অ্যাপ্লিকেশন:ভারী শিল্প কারখানা, বিদ্যুৎ উৎপাদন কেন্দ্র, বড় ট্রান্সফরমার এবং প্রধান বিতরণ ফিডারের জন্য অপরিহার্য যেখানে নির্ভরযোগ্যতা গুরুত্বপূর্ণ।
• সুরক্ষা:প্রায়শই সুনির্দিষ্ট নির্বাচনী সমন্বয় এবং রিমোট কন্ট্রোল ক্ষমতার জন্য অত্যাধুনিক ইলেকট্রনিক ট্রিপ ইউনিট দিয়ে সজ্জিত।

উচ্চ-ভোল্টেজ সার্কিট ব্রেকারগুলির প্রকারগুলি কী কী?

উচ্চ-ভোল্টেজ সার্কিট ব্রেকারগুলি বৈদ্যুতিক চাপ নিভানোর জন্য যে মাধ্যম ব্যবহার করে তার দ্বারা শ্রেণিবদ্ধ করা হয়। সিস্টেমের নিরাপত্তা এবং দক্ষতার জন্য সঠিক প্রকার নির্বাচন করা অপরিহার্য।

ভ্যাকুয়াম সার্কিট ব্রেকার (ভিসিবি)

• নীতি:একটি ভ্যাকুয়াম (চাপ <10⁻⁴ Pa) চাপ নিবারণ এবং অন্তরক মাধ্যম হিসাবে ব্যবহার করে। গ্যাসের অণুর অনুপস্থিতি একটি চাপের পক্ষে নিজেকে টিকিয়ে রাখা অত্যন্ত কঠিন করে তোলে।
• মূল বৈশিষ্ট্য:কমপ্যাক্ট আকার, দীর্ঘ সেবা জীবন, এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন। তারা পরিবেশ বান্ধব কারণ তারা গ্যাস বা তেল ব্যবহার করে না।
• আবেদন:মাঝারি ভোল্টেজে প্রভাবশালী (40.5kV পর্যন্ত) ইনডোর সুইচগিয়ার অ্যাপ্লিকেশন।

SF6 সার্কিট ব্রেকার

• নীতি:সালফার হেক্সাফ্লোরাইড (SF6) গ্যাস ব্যবহার করে, যার অন্তরক শক্তি বাতাসের চেয়ে ~2.5x এবং আর্ক-নিভানোর ক্ষমতা বাতাসের চেয়ে 100x ভালো।
• মূল বৈশিষ্ট্য:উচ্চ ভোল্টেজ (HV) এবং অতিরিক্ত-উচ্চ ভোল্টেজ (EHV) ট্রান্সমিশন নেটওয়ার্কগুলিতে চমৎকার কর্মক্ষমতা। এগুলি নির্ভরযোগ্য তবে গ্যাস লিকেজ রোধ করতে কঠোর সিলিং প্রয়োজন।
• আবেদন:সাবস্টেশন এবং আউটডোর হাই-ভোল্টেজ ট্রান্সমিশন লাইনে (72.5kV এর উপরে) ব্যাপকভাবে ব্যবহৃত হয়।

এয়ার ব্লাস্ট সার্কিট ব্রেকার

• নীতি:চাপটি উড়িয়ে দিতে, এটিকে দ্রুত শীতল করতে এবং নির্বাপিত করতে সংকুচিত বাতাসের একটি উচ্চ-চাপের বিস্ফোরণ ব্যবহার করে।
• মূল বৈশিষ্ট্য:দ্রুত অপারেশন এবং অগ্নি-নিরাপদ (তেল নেই)। যাইহোক, তারা কোলাহলপূর্ণ এবং একটি জটিল বায়ু সংকোচকারী সিস্টেম প্রয়োজন।
• আবেদন:ঐতিহাসিকভাবে খুব উচ্চ ভোল্টেজ (EHV) সিস্টেমের জন্য ব্যবহৃত হয়, যদিও আধুনিক গ্রিডে SF6 এবং VCBs দ্বারা প্রতিস্থাপিত হয়।

AC হাই ভোল্টেজ MCCB কোথায় ফিট করে?

যখন VCBs এবং SF6 ব্রেকারগুলি ট্রান্সমিশন-লেভেল ভোল্টেজগুলি পরিচালনা করে,এসি হাই ভোল্টেজ এমসিসিবিইন্ডাস্ট্রিয়াল মিডিয়াম-ভোল্টেজ ডিস্ট্রিবিউশনের জন্য ইঞ্জিনিয়ার করা হয়েছে (যেমন, 690V থেকে 3.6kV)। এটি স্ট্যান্ডার্ড লো-ভোল্টেজ ব্রেকার এবং বিশাল হাই-ভোল্টেজ সুইচগিয়ারের মধ্যে ব্যবধান পূরণ করে, ভারী যন্ত্রপাতি এবং পাওয়ার কেন্দ্রগুলির জন্য শক্তিশালী সুরক্ষা প্রদান করে।

FAQ

ভোল্টেজ রেটিং (Un) কি?

আমাদের জন্য রেট করা অপারেশনাল ভোল্টেজ (Un)এসি হাই ভোল্টেজ এমসিসিবিসাধারণত **690V AC** পর্যন্ত রেঞ্জ হয়। এই রেটিংটি নিশ্চিত করে যে ব্রেকার নিরাপদে উচ্চ-ভোল্টেজ শিল্প পরিবেশে সার্কিটগুলিকে পরিচালনা করতে এবং বিচ্ছিন্ন করতে পারে, যেমন বড় শক্তি কেন্দ্র এবং ভারী যন্ত্রপাতি।

আমি কি ট্রান্সফরমার প্রাথমিক দিকের জন্য একটি স্ট্যান্ডার্ড MCCB ব্যবহার করতে পারি?

হ্যাঁ, কিন্তু এটি যত্নশীল নির্বাচন প্রয়োজন. ব্রেকারকে অবশ্যই ট্রান্সফরমারের ইনরাশ কারেন্ট পরিচালনা করতে হবে কোনো উপদ্রব ছাড়াই। আমাদেরএসি হাই ভোল্টেজ এমসিসিবিসিরিজের বৈশিষ্ট্যগুলি সামঞ্জস্যযোগ্য চৌম্বকীয় ট্রিপ সেটিংস (যেমন, 4-10 বার ইন), আপনাকে এখনও শর্ট-সার্কিট সুরক্ষা প্রদান করার সময় ইনরাশ স্রোত সহ্য করার জন্য যথেষ্ট উচ্চ থ্রেশহোল্ড সেট করতে দেয়।

সাধারণ বর্তমান পরিসীমা কি?

উচ্চ-ভোল্টেজ মোল্ডেড কেস সার্কিট ব্রেকারগুলি সাধারণত স্ট্যান্ডার্ড মিনিয়েচার ব্রেকারগুলির তুলনায় উচ্চ অ্যাম্পেরেজের চাহিদাগুলি কভার করে। আমাদের পরিসীমা সাধারণত থেকে বিস্তৃত হয়250A পর্যন্ত 2500A পর্যন্ত, প্রধান বিতরণ ফিডার এবং বড় শিল্প লোড জন্য উপযুক্ত করে তোলে.

কিভাবে তারা ফিউজ থেকে পৃথক?

• পুনঃস্থাপনযোগ্য:ফিউজের বিপরীতে যা একটি ত্রুটির পরে প্রতিস্থাপন করা আবশ্যক, একটি MCCB ট্রিপ করার পরে পুনরায় সেট করা যেতে পারে।
• সামঞ্জস্যতা:MCCBগুলি সামঞ্জস্যযোগ্য ট্রিপ সেটিংসের (তাপীয় এবং চৌম্বকীয়) অনুমতি দেয়, সুনির্দিষ্ট সুরক্ষা সমন্বয় অফার করে যা নির্দিষ্ট ফিউজগুলি সরবরাহ করতে পারে না।
• স্যুইচিং:একটি MCCB রক্ষণাবেক্ষণের জন্য বিদ্যুৎ সংযোগ বিচ্ছিন্ন করার জন্য একটি ম্যানুয়াল সুইচ হিসাবে কাজ করতে পারে।

আমি যদি ডিসি সিস্টেমে এসি ব্রেকার ব্যবহার করি তাহলে কী হবে?

এই কাজ করবেন না।এসি ব্রেকার বৈদ্যুতিক চাপ নিভানোর জন্য বিকল্প কারেন্ট ক্রসিং শূন্যের উপর নির্ভর করে। ডিসি কারেন্ট শূন্য অতিক্রম করে না, যার অর্থ আর্কটি নিভে যাবে না এবং আগুন বা বিস্ফোরণ ঘটাতে পারে। আপনাকে অবশ্যই ডিসি অ্যাপ্লিকেশনের জন্য বিশেষভাবে রেট দেওয়া ব্রেকার ব্যবহার করতে হবে।

আপনি কিভাবে নিরাপদে একটি উচ্চ-ভোল্টেজ MCCB প্রতিস্থাপন করবেন?

নিরাপত্তা সর্বাগ্রে. এই পদক্ষেপগুলি অনুসরণ করুন:

1. শক্তি কমানো:আপস্ট্রিম পাওয়ার সাপ্লাই বন্ধ করুন এবং জিরো ভোল্টেজ যাচাই করুন।
2. লকআউট/ট্যাগআউট:দুর্ঘটনাজনিত পুনঃশক্তি রোধ করতে লকআউট ডিভাইসগুলি প্রয়োগ করুন।
3. সংযোগ বিচ্ছিন্ন করুন:লাইন সরান এবং তারগুলি লোড করুন (এবং প্রযোজ্য হলে নিরপেক্ষ)।
4. প্রতিস্থাপন:পুরানো ইউনিট আনমাউন্ট করুন এবং নতুন ইনস্টল করুনএসি উচ্চ ভোল্টেজ মোল্ডেড কেস সার্কিট ব্রেকার, সমস্ত সংযোগ প্রস্তুতকারকের স্পেসিফিকেশনে টর্ক করা হয়েছে তা নিশ্চিত করে।
