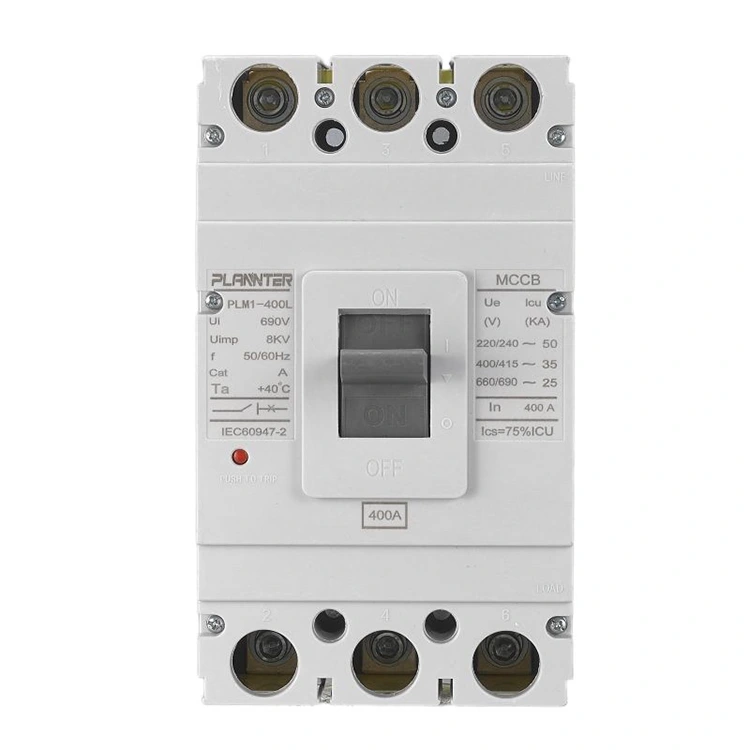

বৈদ্যুতিক 400A এসি মোল্ডেড কেস সার্কিট ব্রেকার

বৈদ্যুতিক 400A এসি মোল্ডেড কেস সার্কিট ব্রেকার হল একটি উচ্চ-পারফরম্যান্স মোল্ডেড কেস সার্কিট ব্রেকার যা 400A পর্যন্ত বৈদ্যুতিক সিস্টেমের নির্ভরযোগ্য সুরক্ষার জন্য ডিজাইন করা হয়েছে। এটি ওভারলোড, শর্ট সার্কিট এবং ফল্ট স্রোত থেকে শিল্প, বাণিজ্যিক এবং আবাসিক বিদ্যুৎ বিতরণ ব্যবস্থাকে রক্ষা করে। একটি চীন সরবরাহকারী হিসাবে, Pugao দক্ষ শক্তি ব্যবস্থাপনার জন্য কমপ্যাক্ট ডিজাইনের সাথে দৃঢ় কর্মক্ষমতা একত্রিত করে নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজড সমাধান অফার করে।

বৈদ্যুতিক 400A AC MCCB এর প্রযুক্তিগত বৈশিষ্ট্য

• রেট করা বর্তমান (এ):400A
• রেটেড অপারেশনাল ভোল্টেজ (Ue):AC 400V / 415V
• রেটেড ইনসুলেশন ভোল্টেজ (Ui):AC 800V পর্যন্ত
• রেট করা ফ্রিকোয়েন্সি:50/60 Hz
• খুঁটির সংখ্যা:3P / 4P ঐচ্ছিক
• ব্রেকিং ক্যাপাসিটি (আইসিইউ):50kA – 65kA (IEC 60947-2)
• রেটেড সার্ভিস ব্রেকিং ক্যাপাসিটি (ICS):Icu এর 75% - 100%
• ট্রিপ ইউনিটের ধরন:তাপ-চুম্বকীয় / ইলেকট্রনিক (ঐচ্ছিক)
• ভ্রমণের বৈশিষ্ট্য:সামঞ্জস্যযোগ্য ওভারলোড এবং স্থায়ী/নিয়ন্ত্রিত শর্ট-সার্কিট সুরক্ষা
• যান্ত্রিক জীবন:≥ 10,000 অপারেশন
• বৈদ্যুতিক জীবন:≥ 20,000 অপারেশন
• যোগাযোগের উপাদান:সিলভার-টিন অক্সাইড খাদ
• ইনস্টলেশন পদ্ধতি:স্থির মাউন্ট
• সংযোগের ধরন:সামনে / পিছনে সংযোগ ঐচ্ছিক
• অপারেটিং মেকানিজম:ঐচ্ছিক মোটর চালিত প্রক্রিয়া সহ ম্যানুয়াল অপারেশন
• সুরক্ষা স্তর:IP20 (ঘের সহ উচ্চতর)
• পরিবেষ্টিত তাপমাত্রা:-5°C থেকে +40°C
• মান সম্মতি:IEC 60947-2, ISO9001

পণ্য বৈশিষ্ট্য:

√ ব্রেকিং ক্ষমতা 65 kA ছুঁয়েছে

√ 400 A অপারেশনাল বর্তমান রেটিং

√ কম প্রতিবন্ধকতা রূপালী খাদ তৈরি পরিচিতি

√ উচ্চ-গতির চার-বার সংযোগ ব্যবস্থা

√ কমপ্যাক্ট নির্মাণ, সহজবোধ্য ইনস্টলেশন

√ কঠোর লুপ প্রতিরোধের যাচাইকরণ পাস করে

√ স্বয়ংক্রিয় উত্পাদন অভিন্নতা বজায় রাখে

√ অবিলম্বে শর্ট সার্কিট বাধা

√ নির্ভরযোগ্য ডাউনস্ট্রিম সার্কিট সুরক্ষা

√ খরচ কম রক্ষণাবেক্ষণ প্রয়োজন সঙ্গে দক্ষ

400A AC MCCB এর মূল সুবিধা

উচ্চ বর্তমান হ্যান্ডলিং:

• বড় বৈদ্যুতিক সিস্টেমে ভারী লোড পরিচালনা করতে 400A রেট দেওয়া হয়েছে
• প্রধান প্যানেল এবং ডাউনস্ট্রিম সরঞ্জামগুলির নির্ভরযোগ্য অপারেশন সমর্থন করে

সামঞ্জস্যযোগ্য ট্রিপ সেটিংস:

• তাপ-চৌম্বকীয় ট্রিপ ইউনিট ওভারলোড এবং শর্ট সার্কিট সুরক্ষার জন্য সূক্ষ্ম সমন্বয়ের অনুমতি দেয়
• লোডের ধরন এবং অ্যাপ্লিকেশন দৃশ্যের উপর ভিত্তি করে সুরক্ষা অপ্টিমাইজ করে

উচ্চ ব্রেকিং ক্ষমতা:

• IEC 60947-2 মান প্রতি 50-65 kA এর চূড়ান্ত ব্রেকিং ক্ষমতা (Icu)
• সরঞ্জাম এবং তারগুলি রক্ষা করার জন্য গুরুতর ফল্ট স্রোতকে দ্রুত বাধা দেয়

কমপ্যাক্ট ডিজাইন:

• ঐতিহ্যগত ফ্রেম সার্কিট ব্রেকার তুলনায় স্থান-সংরক্ষণ সমাধান
• প্যানেল বোর্ড এবং পাওয়ার ডিস্ট্রিবিউশন ইউনিটে ইনস্টল এবং বজায় রাখা সহজ

বহুমুখী আনুষাঙ্গিক:

• সিস্টেম ইন্টিগ্রেশনের জন্য ঐচ্ছিক অক্জিলিয়ারী পরিচিতি, শান্ট ট্রিপ এবং অ্যালার্ম মডিউল
• বিভিন্ন নিয়ন্ত্রণ এবং পর্যবেক্ষণ সেটআপের সাথে সামঞ্জস্যপূর্ণ

স্থায়িত্ব এবং নির্ভরযোগ্যতা:

• সিলভার-টিন অক্সাইড খাদ নির্ভুল মুদ্রাঙ্কন এবং লেজার ঢালাই সঙ্গে যোগাযোগ
• বৈদ্যুতিক জীবন 20,000 চক্রের বেশি এবং 35 মাইক্রো-ওহমের কম যোগাযোগ প্রতিরোধের
• উন্নত সমাবেশ এবং ক্রমাঙ্কন সুসংগত অপারেটিং বল এবং কর্মক্ষমতা নিশ্চিত করে

উন্নত নিরাপত্তা:

• উচ্চ-ব্যপ্তিযোগ্যতা সিলিকন ইস্পাত চুম্বকীয় জোয়াল সাব-10ms শর্ট-সার্কিট ট্রিপ প্রতিক্রিয়া নিশ্চিত করে
• টর্ক-ক্যালিব্রেটেড টার্মিনাল স্ক্রু এবং লুপ প্রতিরোধের যাচাইকরণ সহ 100% কারখানা পরিদর্শন
• বৈদ্যুতিক ত্রুটির বিরুদ্ধে নির্ভরযোগ্য সুরক্ষা এবং বর্ধিত কর্মীদের নিরাপত্তা

FAQ

একটি 400A MCCB এর প্রধান প্রয়োগ কি?

• বৈদ্যুতিক 400A এসি মোল্ডেড কেস সার্কিট ব্রেকার শিল্প, বাণিজ্যিক এবং বড় আবাসিক সিস্টেমের জন্য প্রধান পাওয়ার ডিস্ট্রিবিউশন প্যানেলে ব্যবহৃত হয়।
• ওভারলোড, শর্ট সার্কিট এবং ফল্ট স্রোত থেকে সার্কিটকে রক্ষা করে।
• মোটর, ট্রান্সফরমার এবং বড় যন্ত্রপাতির মতো ডাউনস্ট্রিম সরঞ্জামগুলির নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

400A ট্রিপ সেটিং কি সামঞ্জস্যযোগ্য?

• হ্যাঁ, MCCB-তে সামঞ্জস্যযোগ্য সেটিংস সহ একটি তাপ-চৌম্বকীয় ট্রিপ ইউনিট রয়েছে৷
• লোডের ধরন এবং নিরাপত্তা প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজেশনের অনুমতি দেয়।
• কার্যকর সুরক্ষা বজায় রাখার সময় উপদ্রব ট্রিপিং প্রতিরোধে সহায়তা করে।

3P এবং 4P 400A MCCB এর মধ্যে পার্থক্য কি?

• 3P MCCB: নিরপেক্ষ লাইন অবিচ্ছিন্ন রেখে তিন-ফেজ সার্কিট রক্ষা করে।
• 4P MCCB: তিন-ফেজ সার্কিট এবং নিরপেক্ষ লাইন রক্ষা করে, সম্পূর্ণ সংযোগ বিচ্ছিন্ন করার প্রস্তাব দেয়।
• নির্বাচন সিস্টেম প্রয়োজনীয়তা এবং নিরাপত্তা মান উপর নির্ভর করে.

একটি 400A MCCB এর জন্য আমার কোন তারের আকার ব্যবহার করা উচিত?

• তারের আকার ইনস্টলেশনের ধরন, নিরোধক উপাদান এবং অনুমোদিত ভোল্টেজ ড্রপের উপর নির্ভর করে।
• সাধারণত, 400A MCCBs 120 mm² থেকে 185 mm² তামার কন্ডাক্টর পর্যন্ত তারের সাথে যুক্ত থাকে।
• নির্দিষ্ট প্রকল্পের অবস্থার উপর ভিত্তি করে সুনির্দিষ্ট সুপারিশের জন্য Pugao Electric এর সাথে পরামর্শ করুন।

কত ঘন ঘন একটি 400A MCCB পরীক্ষা করা উচিত?

• পর্যায়ক্রমিক পরিদর্শনের সুপারিশ করা হয়, সাধারণত প্রতি 6-12 মাস পরপর জটিল সিস্টেমের জন্য।
• যান্ত্রিক অপারেশন, ট্রিপ প্রতিক্রিয়া, এবং সংযোগ অখণ্ডতা জন্য পরীক্ষা.
• বৈদ্যুতিক 400A এসি মোল্ডেড কেস সার্কিট ব্রেকার তার পরিষেবা জীবন জুড়ে নির্ভরযোগ্য সুরক্ষা বজায় রাখে তা নিশ্চিত করে।
