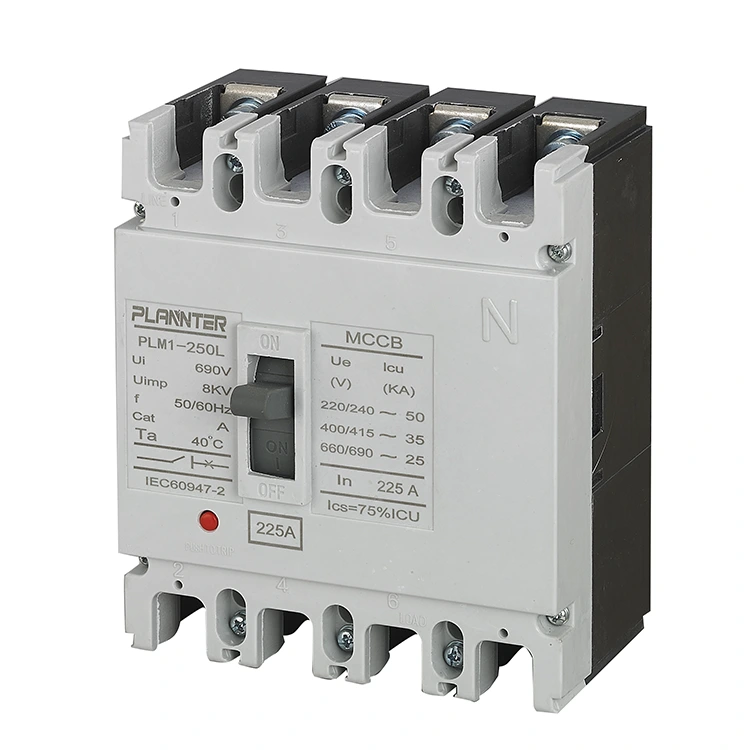

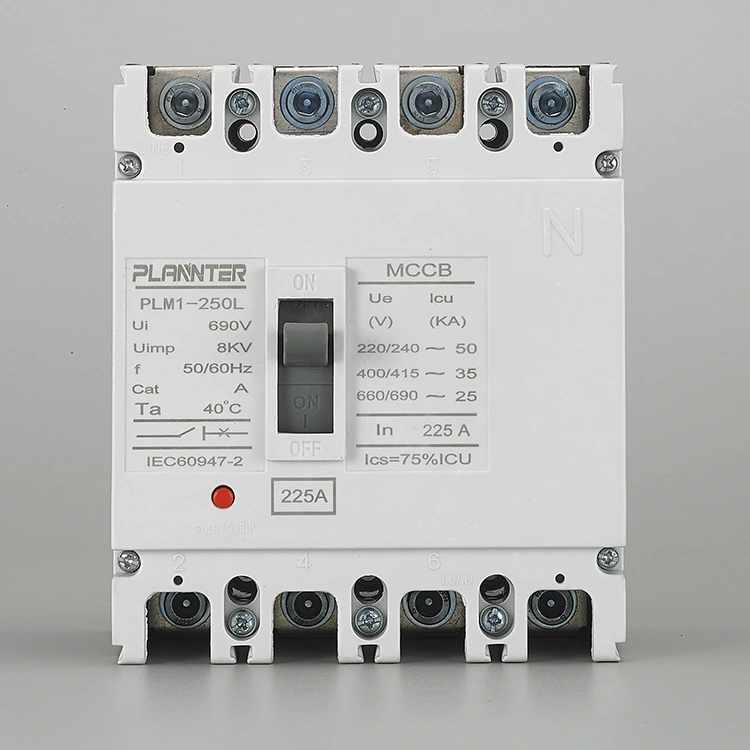

AC 4 পোল মোল্ডেড কেস সার্কিট ব্রেকার 225A

একটি AC 4 পোল মোল্ডেড কেস সার্কিট ব্রেকার 225A কি?

দAC 4 পোল মোল্ডেড কেস সার্কিট ব্রেকার 225Aএকটি বিশেষ বৈদ্যুতিক সুরক্ষা ডিভাইস যা একটি নিরপেক্ষ লাইন (L1, L2, L3, N) সহ তিন-ফেজ সার্কিটগুলিকে সুরক্ষিত করার জন্য ডিজাইন করা হয়েছে। 225 অ্যাম্পিয়ারের জন্য রেট করা, এটি মধ্যবর্তী বিদ্যুৎ বিতরণের জন্য একটি মূল উপাদান হিসাবে কাজ করে, ওভারলোড এবং শর্ট সার্কিট থেকে ডাউনস্ট্রিম সরঞ্জামগুলিকে রক্ষা করে এবং সম্পূর্ণ সিস্টেম বিচ্ছিন্নতা নিশ্চিত করে।

এটি কিভাবে কাজ করে, কাজ করে এবং ডিবাগ করে

অপারেশনাল মেকানিজম

ইউনিটটি স্বতন্ত্র স্পর্শকাতর প্রতিক্রিয়া সহ একটি পরিষ্কার, প্রতিক্রিয়াশীল ম্যানুয়াল অপারেটিং প্রক্রিয়া বৈশিষ্ট্যযুক্ত। হ্যান্ডেলের অবস্থানগুলি স্পষ্টভাবে চিহ্নিত করা হয়েছে:

• চালু:সার্কিট বন্ধ এবং energized হয়.
• বন্ধ:সার্কিট খোলা এবং de-energized হয়.
• ট্রিপড:মধ্যবর্তী অবস্থান নির্দেশ করে একটি ত্রুটি ঘটেছে।

কাজের নীতি

AC 4 পোল মোল্ডেড কেস সার্কিট ব্রেকার 225A ডুয়াল-লেয়ার সুরক্ষার জন্য একটি তাপ-চৌম্বকীয় ট্রিপ ইউনিট ব্যবহার করে:

• তাপ সুরক্ষা (ওভারলোড):বিপরীত-সময় ট্রিপিং প্রদান করতে একটি দ্বিধাতু উপাদান ব্যবহার করে। ওভারলোড কারেন্ট যত বেশি, ট্রিপ তত দ্রুত।
• চৌম্বক সুরক্ষা (শর্ট সার্কিট):অবিলম্বে উচ্চ-প্রাকৃতির ফল্ট স্রোত (কেএ এর দশ পর্যন্ত) পরিষ্কার করার জন্য একটি তাত্ক্ষণিক প্রতিক্রিয়া প্রদান করে।

কমিশনিং এবং আনুষাঙ্গিক

সিরিজটি নির্দিষ্ট অ্যাপ্লিকেশনের প্রয়োজনের জন্য শক্তিশালী প্রসারণযোগ্যতা সরবরাহ করে। কমিশনিং এর সাথে নির্ধারিত স্লটে প্রয়োজনীয় অ্যাড-অন ইনস্টল করা জড়িত:

• সহায়ক যোগাযোগ:ব্রেকার এর অবস্থা দূরবর্তী সংকেত জন্য.
• শান্ট রিলিজ:দূরবর্তী ট্রিপিং/ব্রেকার খোলার জন্য অনুমতি দেয়।
• আন্ডারভোল্টেজ রিলিজ:ভোল্টেজ নিরাপদ স্তরের নিচে নেমে গেলে স্বয়ংক্রিয়ভাবে ব্রেকারটি ট্রিপ করে।
• RCD মডিউল:ব্যাপক নিরাপত্তার জন্য পৃথিবী ফুটো সুরক্ষা যোগ করে।

মূল প্রযুক্তিগত বৈশিষ্ট্য এবং বিশেষ উল্লেখ

ক্ষমতা

এর রেট করা বর্তমান225A, মধ্যবর্তী বন্টন লোড জন্য উপযুক্ত.

খুঁটি

4-মেরু (4P):সার্কিটের সম্পূর্ণ বিচ্ছিন্নতা নিশ্চিত করে তিনটি পর্যায় প্লাস নিরপেক্ষকে রক্ষা করে।

ভোল্টেজ

স্ট্যান্ডার্ড এসি ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য ডিজাইন করা হয়েছে (সাধারণত 400V/690V AC)।

ট্রিপ ইউনিট

স্ট্যান্ডার্ডতাপ-চুম্বকীয়মডেল ভেরিয়েন্টের উপর নির্ভর করে সামঞ্জস্যযোগ্য বা স্থির সেটিংস সহ ইউনিট।

বিঘ্নিত রেটিং

উচ্চ শর্ট-সার্কিট ব্রেকিং ক্যাপাসিটি (আইসিইউ) নিরাপদে দশ হাজার কিলোঅ্যাম্পিয়ার পরিচালনা করতে সক্ষম।

মাউন্টিং

নিরাপদ ব্যবহার করেbolted সংযোগ, উচ্চ-বর্তমান অ্যাপ্লিকেশনের জন্য একটি নির্ভরযোগ্য বৈদ্যুতিক ইন্টারফেস নিশ্চিত করা।

নির্মাণ

দৃঢ় ঢালাই কেস ডিজাইন যা প্রভাব-প্রতিরোধী এবং মাত্রাগতভাবে স্থিতিশীল।

গুণমান নিশ্চিতকরণ এবং ডেলিভারি

Pugao Electric এ, আমাদের নীতি হল "পরবর্তী পর্যায়ে অগ্রগতি থেকে ত্রুটিগুলি প্রতিরোধ করা।"

• 100% পরিদর্শন:চালানের আগে প্রতিটি ইউনিট যান্ত্রিক, বৈদ্যুতিক এবং পরিবেশগত পরীক্ষার মধ্য দিয়ে যায়।
• রপ্তানি-গ্রেড প্যাকেজিং:AC 4 পোল মোল্ডেড কেস সার্কিট ব্রেকার 225A দূর-দূরত্বের হ্যান্ডলিং সহ্য করার জন্য সুরক্ষিত।
• দ্রুত ডেলিভারি:নিয়মিত মডেলগুলি প্রায়শই ইনভেন্টরি থেকে পাওয়া যায়, যখন কাস্টমাইজড অর্ডারগুলি একটি নিশ্চিত উত্পাদন টাইমলাইন অনুসরণ করে।

<

পণ্যের স্পেসিফিকেশন

FAQ

কেন একটি 3-মেরু পরিবর্তে একটি 4-মেরু ব্যবহার?

একটি 4-মেরু ব্রেকার তিনটি পর্যায়েই সংযোগ বিচ্ছিন্ন করেএবংএকই সাথে নিরপেক্ষ কন্ডাক্টর। এই জন্য অপরিহার্য:

• নিরাপত্তা:রক্ষণাবেক্ষণ কর্মীদের জন্য সার্কিটের সম্পূর্ণ বিচ্ছিন্নতা নিশ্চিত করে।
• ব্যাকআপ পাওয়ার সিস্টেম:ইউটিলিটি এবং জেনারেটর পাওয়ারের মধ্যে স্যুইচ করার সময় নিরপেক্ষ-থেকে-গ্রাউন্ড লুপগুলি প্রতিরোধ করার জন্য স্থানান্তর সুইচগুলির (ATS) প্রয়োজন।
• হারমোনিক প্রশমন:নন-লিনিয়ার লোড (যেমন VFD এবং কম্পিউটার) দ্বারা সৃষ্ট নিরপেক্ষ স্রোত থেকে রক্ষা করে।

ভোল্টেজ রেটিং কি?

দAC 4 পোল মোল্ডেড কেস সার্কিট ব্রেকার 225Aসাধারণত আদর্শ শিল্প বিতরণ ভোল্টেজের জন্য রেট করা হয়, সাধারণত সমর্থন করে400V থেকে 690V এসিসিস্টেম সঠিক রেট অপারেশনাল ভোল্টেজ (Ue) এবং ইনসুলেশন ভোল্টেজ (Ui) এর জন্য অনুগ্রহ করে ইউনিটের নির্দিষ্ট নেমপ্লেটটি পড়ুন।

ট্রিপ ইউনিট টাইপ কি?

স্ট্যান্ডার্ড মডেল একটি ব্যবহার করেতাপ-চৌম্বকীয় ট্রিপ ইউনিট:

• তাপীয়:বাইমেটালিক স্ট্রিপ ব্যবহার করে ওভারলোডের বিরুদ্ধে বিপরীত-সময় সুরক্ষা প্রদান করে।
• চৌম্বক:শর্ট সার্কিটের বিরুদ্ধে তাত্ক্ষণিক সুরক্ষা প্রদান করে।

দ্রষ্টব্য: ইলেকট্রনিক ট্রিপ ইউনিট আরও সুনির্দিষ্ট সেটিংসের জন্য উপলব্ধ হতে পারে।

ব্রেকিং ক্ষমতা কি?

ব্রেকিং ক্যাপাসিটি (আইসিইউ) নির্দিষ্ট মডেলের বৈকল্পিক অনুসারে পরিবর্তিত হয় তবে মধ্যবর্তী বন্টনের বৈশিষ্ট্যগত উল্লেখযোগ্য ত্রুটি স্রোত পরিচালনা করার জন্য ডিজাইন করা হয়েছে। দAC 4 পোল মোল্ডেড কেস সার্কিট ব্রেকার 225Aথেকে সাধারণত একটি ব্রেকিং ক্ষমতা উপলব্ধ করা হয়25kA থেকে 85kA পর্যন্ত(400V এ), এটি নিশ্চিত করে যে এটি ক্ষতি ছাড়াই শর্ট সার্কিটগুলিকে নিরাপদে বাধা দিতে পারে।
