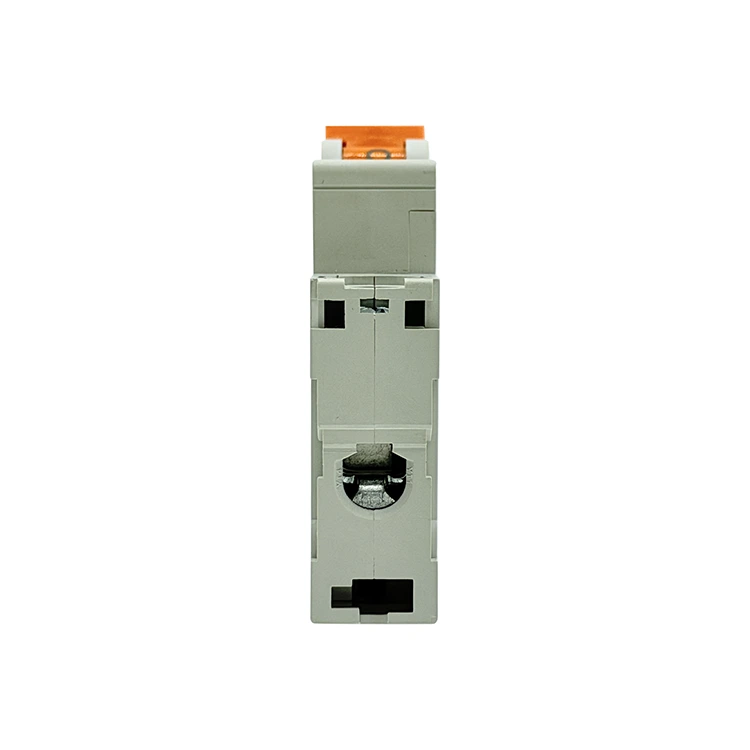

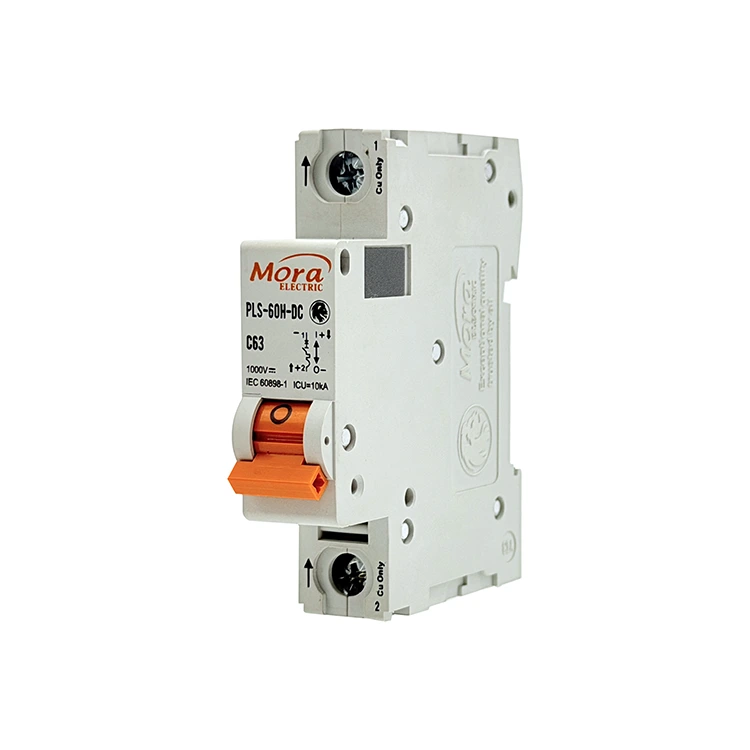

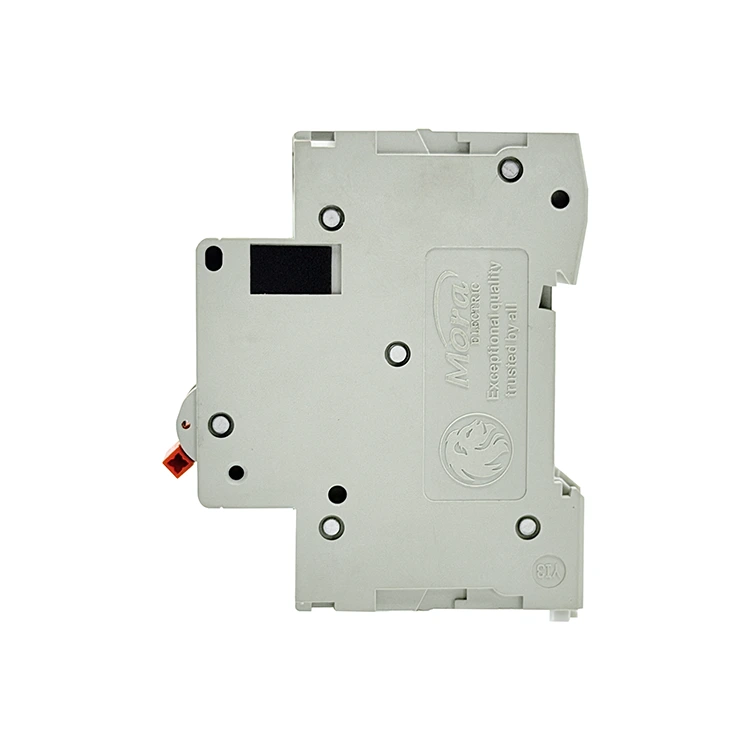

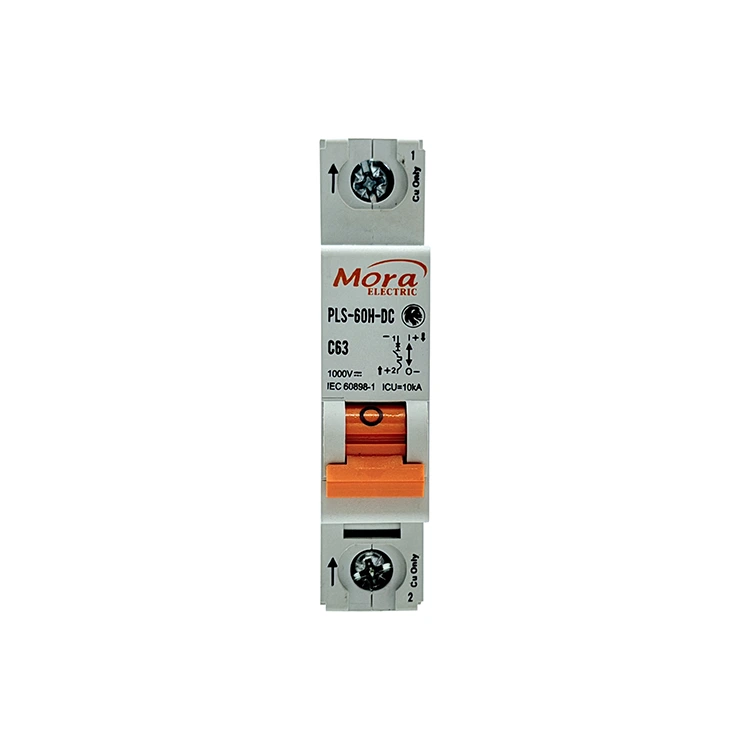

C65 1 পোল ডিসি সার্কিট ব্রেকার

PUGAO (ব্র্যান্ড: Mora) চীনে একটি বিশেষায়িত C65 1 পোল ডিসি সার্কিট ব্রেকার ফ্যাক্টরি হিসেবে কাজ করে, ডিসি অ্যাপ্লিকেশনের জন্য বিশেষভাবে তৈরি করা ভারী-শুল্ক একক-পোল সুইচ সরবরাহ করে; আমাদের 1P থার্মাল-ম্যাগনেটিক ব্রেকারে সৌর স্ট্রিং এবং টেলিকম নেটওয়ার্কে যোগাযোগের জ্বলন দূর করতে একটি স্থায়ী চুম্বক চাপ-নির্বাপক সিস্টেম রয়েছে।

প্রযুক্তিগত সংজ্ঞা এবং ব্যবহারিক অ্যাপ্লিকেশন

C65 1 পোল ডিসি সার্কিট ব্রেকার হল একটি যান্ত্রিক সুইচ যা একক-ফেজ ডিসি বৈদ্যুতিক লুপগুলিকে রক্ষা করার জন্য ডিজাইন করা হয়েছে। অল্টারনেটিং কারেন্ট (AC) লাইনের বিপরীতে, একটি DC কারেন্ট লুপে প্রাকৃতিক শূন্য-ক্রসিং পয়েন্টের অভাব থাকে। যখন পরিচিতিগুলি লোডের অধীনে খোলে, ফলে বৈদ্যুতিক চাপ ক্রমাগত এবং অত্যন্ত স্থিতিশীল থাকে।

আমাদের একক-মেরু ব্রেকার একটি ডিসি সার্কিটের ইতিবাচক রেলকে বিচ্ছিন্ন করে, লক্ষ্যবস্তু যান্ত্রিক বল এবং চৌম্বকীয় ত্বরণ ব্যবহার করে ত্রুটিগুলিকে সিস্টেম-ব্যাপী তাপীয় ক্ষতি হওয়ার আগে ভেঙে দেয়।

সোলার ফটোভোলটাইক সিস্টেম

আবাসিক এবং বাণিজ্যিক সৌর অ্যারেতে, পৃথক প্যানেল স্ট্রিংগুলি ক্রমাগত ডিসি ভোল্টেজ আউটপুট করে। এই সার্কিট ব্রেকারটি আউটপুট স্তরে (12V থেকে 250V DC পর্যন্ত) কম্বাইনার বাক্সের মধ্যে ইনস্টল করা হয়। এটি পৃথক স্ট্রিংগুলিকে বিচ্ছিন্ন করে, বিপরীত-কারেন্ট ফল্ট বা তারের শর্টসগুলিকে সৌর অ্যারে জুড়ে ছড়িয়ে পড়তে বাধা দেয়।

টেলিকম ডেটা সেন্টার এবং ইউপিএস সিস্টেম

আধুনিক যোগাযোগ হার্ডওয়্যার 48V থেকে 110V ডিসি ব্যাটারি ব্যাকআপ সিস্টেমে চলে। C65 1 পোল ডিসি সার্কিট ব্রেকার পৃথক সরঞ্জাম র্যাকগুলির জন্য লক্ষ্যযুক্ত সুরক্ষা প্রদান করে, সংলগ্ন নেটওয়ার্কিং সিস্টেমগুলিতে শক্তি ব্যাহত না করে স্থানীয় উপাদানগুলির ব্যর্থতাগুলিকে আলাদা করে।

ইন্ডাস্ট্রিয়াল অটোমেশন

স্থানীয়কৃত শিল্প ডিসি কন্ট্রোল লুপ, উপাদান হ্যান্ডলিং সিস্টেম এবং অভ্যন্তরীণ বৈদ্যুতিক গাড়ির ব্যাটারি ব্যবস্থাপনা সার্কিটগুলি চার্জিং মডিউল এবং প্রাথমিক ব্যাটারি স্টোরেজের মধ্যে স্বতন্ত্র, নিরাপদে বিচ্ছিন্ন পাওয়ার জোন স্থাপন করতে একক-পোল ব্রেকার ব্যবহার করে।

প্রযুক্তিগত বিশেষ উল্লেখ

নিম্নলিখিত ম্যাট্রিক্স আমাদের মান নিয়ন্ত্রণ পরীক্ষার বেঞ্চগুলিতে যাচাইকৃত মানসম্মত অপারেটিং সীমা এবং উপাদান রচনাগুলির রূপরেখা দেয়:

মূল প্রযুক্তিগত সুবিধা

1. 5-মিলিসেকেন্ড ম্যাগনেটিক আর্ক এক্সটিংগুইশিং

সরাসরি কারেন্ট আর্কস তামার পরিচিতিগুলিকে সেকেন্ডের একটি ভগ্নাংশের মধ্যে ধ্বংস করতে পারে যদি চেক না করা থাকে। এটি সমাধান করার জন্য, আমাদের C65 1 পোল DC সার্কিট ব্রেকার দুটি অভ্যন্তরীণ স্থায়ী চুম্বককে অন্তর্ভুক্ত করে। যখন একটি ত্রুটি ঘটে এবং পরিচিতিগুলি পৃথক হয়ে যায়, তখন চৌম্বক ক্ষেত্রটি চাপটিকে যোগাযোগের পৃষ্ঠ থেকে দূরে সরিয়ে দেয় এবং এটিকে 9-প্লেট স্টিলের কুলিং গ্রিডে নিয়ে যায়। গ্রিডটি 5 মিলিসেকেন্ডের মধ্যে চাপকে বিভক্ত করে, শীতল করে এবং নিভিয়ে দেয়, যোগাযোগের পৃষ্ঠের পরিধানকে কম করে।

2. উচ্চ-নির্ভুল বাইমেটালিক ওভারলোড নিয়ন্ত্রণ

ক্রমাগত ওভারলোডগুলি ধীরে ধীরে তারের নিরোধককে হ্রাস করে, একটি মারাত্মক আগুনের ঝুঁকি তৈরি করে। PUGAO (মোরা) বিভিন্ন তাপীয় প্রসারণ হার সহ দুটি বন্ধনযুক্ত ধাতু সমন্বিত ক্রমাঙ্কিত দ্বিধাতুর স্ট্রিপ ব্যবহার করে। ক্রমাগত ওভারকারেন্ট স্ট্রিপকে উত্তপ্ত করে, যার ফলে এটি অনুমানযোগ্যভাবে বাঁকে যায় এবং ট্রিপ লিভারকে ট্রিগার করে। এই যান্ত্রিক সেটআপটি প্রকৃত ওভারলোডের সময় নির্ভরযোগ্য বিচ্ছিন্নতা নিশ্চিত করার সাথে সাথে সংক্ষিপ্ত স্টার্টআপ স্পাইকের কারণে সৃষ্ট মিথ্যা ট্রিপ প্রতিরোধ করে।

3. স্বয়ংক্রিয় স্পট-ওয়েল্ডিং

ম্যানুয়াল অভ্যন্তরীণ সমাবেশ পরিবর্তনশীল সংযোগ প্রতিরোধ এবং অসামঞ্জস্যপূর্ণ ট্রিপ পয়েন্ট হতে পারে। আমাদের উৎপাদন সুবিধা স্বয়ংক্রিয় স্পট-ওয়েল্ডিং ইউনিটের সাথে সজ্জিত একটি স্বয়ংক্রিয় সমাবেশ লাইন ব্যবহার করে। অভ্যন্তরীণ কপার শান্ট এবং ট্রিপিং মেকানিজমগুলিকে সুনির্দিষ্ট অবস্থানে ঠিক করার মাধ্যমে, আমরা সমস্ত উত্পাদন রান জুড়ে অভিন্ন অভ্যন্তরীণ প্রতিরোধ নিশ্চিত করি, বিতরণ ক্যাবিনেটের অভ্যন্তরে স্থানীয়ভাবে অতিরিক্ত গরম হওয়া রোধ করে।

ক্ষেত্র ইনস্টলেশন

1. শক্তি উৎস বিচ্ছিন্ন করুন:নিরাপত্তা সেটআপ. প্রাইমারি সোলার ডিসকানেক্ট সুইচ বা ব্যাটারি আইসোলেশন ফিউজ ব্লক আপস্ট্রিম খুলুন। C65 1 পোল DC সার্কিট ব্রেকার হার্ডওয়্যার মাউন্ট করার আগে ইনকামিং লাইনে 0V উপস্থিত রয়েছে তা যাচাই করতে একটি ক্যালিব্রেটেড ডিজিটাল মাল্টিমিটার ব্যবহার করুন।

2. DIN রেলে সুরক্ষিত:ঘের সমাবেশ. একটি স্ট্যান্ডার্ড 35 মিমি ডিআইএন রেলের উপর ব্রেকারের বেস স্ন্যাপ করুন। টগল হ্যান্ডেল চালানোর সময় নড়াচড়া রোধ করে, উপরের এবং নীচের স্প্রিং-লোডেড রিটেনশন ক্লিপ উভয়ই দৃঢ়ভাবে অবস্থানে লক করা নিশ্চিত করুন।

3. পোলারিটি সূচকগুলি সারিবদ্ধ করুন:সমালোচনামূলক পদক্ষেপ। ডিসি ব্রেকারগুলি দিকনির্দেশক। টার্মিনাল পোর্টের পাশে স্ট্যাম্প করা (+) এবং (-) সূচকগুলি সনাক্ত করুন। পজিটিভ ইনকামিং সাপ্লাই ওয়্যারটিকে অবশ্যই নির্ধারিত ইতিবাচক ইনপুট টার্মিনালে প্রবেশ করতে হবে। এই ওয়্যারিংটি উল্টানো অভ্যন্তরীণ চুম্বকগুলিকে বৈদ্যুতিক চাপকে কুলিং গ্রিডে আঁকতে বাধা দেয়।

4. টর্ক কন্ডাক্টর টার্মিনাল:চূড়ান্ত যাচাইকরণ। টানেল টার্মিনালগুলিতে পরিষ্কারভাবে ছিনতাই করা তামার কন্ডাক্টরগুলি ঢোকান। টার্মিনাল স্ক্রুগুলিকে 2.0-2.5 Nm এ শক্ত করতে একটি ক্যালিব্রেটেড টর্ক স্ক্রু ড্রাইভার ব্যবহার করুন৷ আলগা সংযোগ স্থানীয় গরম এবং অকাল তাপ ট্রিপিং কারণ.

প্রযুক্তিগত এবং প্রকৌশল FAQ

কেন এই একক-পোল ডিসি ব্রেকার একটি স্ট্যান্ডার্ড এসি বিতরণ লাইনে ব্যবহার করা যাবে না?

অভ্যন্তরীণ চাপ দমন ব্যবস্থা দিকনির্দেশক স্থায়ী চুম্বকের উপর নির্ভর করে। একটি এসি সিস্টেমে, কারেন্ট প্রতি সেকেন্ডে 50 বা 60 বার দিক পরিবর্তন করে। এই অল্টারনেটিং কারেন্ট আর্কটিকে স্টিলের কুলিং গ্রিডের ভেতরের দিকে না দিয়ে প্লাস্টিকের আবরণের দিকে বাইরের দিকে জোর করে, যার ফলে শেলের বিপর্যয়কর ব্যর্থতা ঘটে।

ফিল্ড ইন্সটলেশনের সময় ভুলবশত তারের পোলারিটি উল্টে গেলে ডিসি ব্রেকার বিকৃত বা গলে যাওয়ার কারণ কী?

যখন পোলারিটি বিপরীত হয়, তখন অভ্যন্তরীণ চৌম্বক ক্ষেত্র বৈদ্যুতিক চাপকে কুলিং গ্রিড থেকে দূরে সরিয়ে দেয় এবং এটি সরাসরি রূপালী সংকর যোগাযোগের উপর ধরে রাখে। আটকা পড়া চাপটি 1,000 °C এর বেশি স্থানীয় তাপমাত্রা তৈরি করে, অভ্যন্তরীণ প্রক্রিয়া এবং PA66 পলিমার আবরণকে নিরাপদে নিভানোর পরিবর্তে গলিয়ে দেয়।

কিভাবে একটি সিল করা কম্বাইনার বাক্সের ভিতরে পরিবেষ্টিত অপারেটিং তাপমাত্রা তাপীয় ট্রিপিং থ্রেশহোল্ডকে পরিবর্তন করে?

আমাদের বাইমেটালিক স্ট্রিপগুলি 30°C বেসলাইন পরিবেষ্টিত তাপমাত্রার জন্য ক্রমাঙ্কিত করা হয়। যদি সরাসরি সূর্যালোকের কারণে একটি সিল করা ডিস্ট্রিবিউশন বাক্সের অভ্যন্তরভাগ 50°C তে পৌঁছায়, তাহলে C65 1 পোল DC সার্কিট ব্রেকারের অভ্যন্তরে বাইমেটালিক স্ট্রিপটি প্রি-হিট হয়ে যায়, যার ফলে এটি স্ট্যাম্প করা রেট করা কারেন্টের প্রায় 85% থেকে 90% পর্যন্ত ট্রিপ করে। উচ্চ-তাপমাত্রার পরিবেশের জন্য, আমরা লোড কমানোর বা নির্বাচনের পরামিতি উপরের দিকে সামঞ্জস্য করার পরামর্শ দিই।
