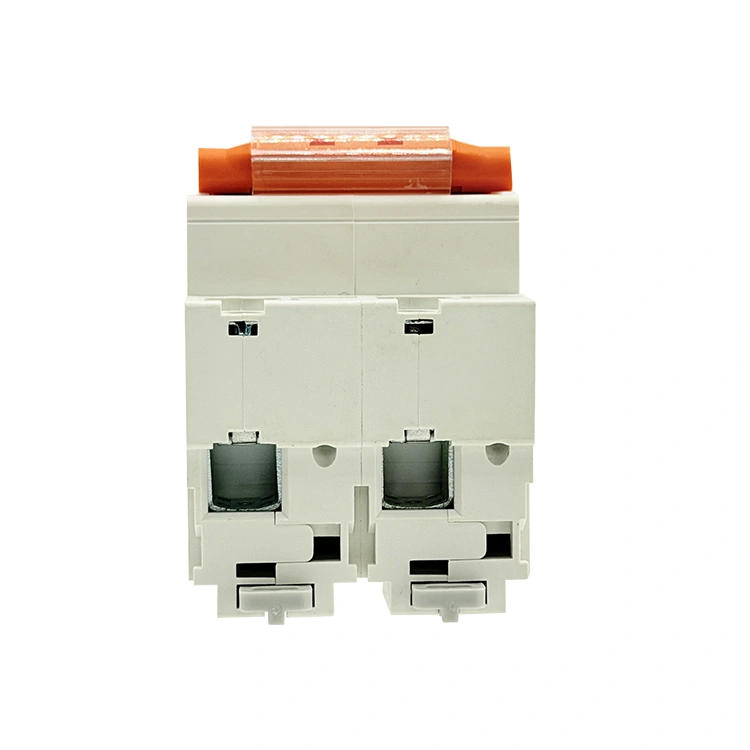

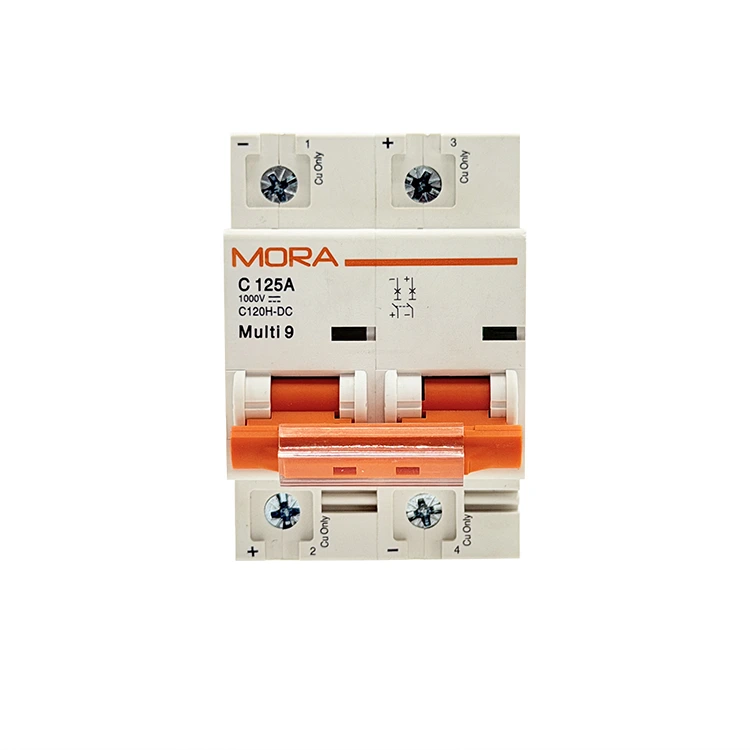

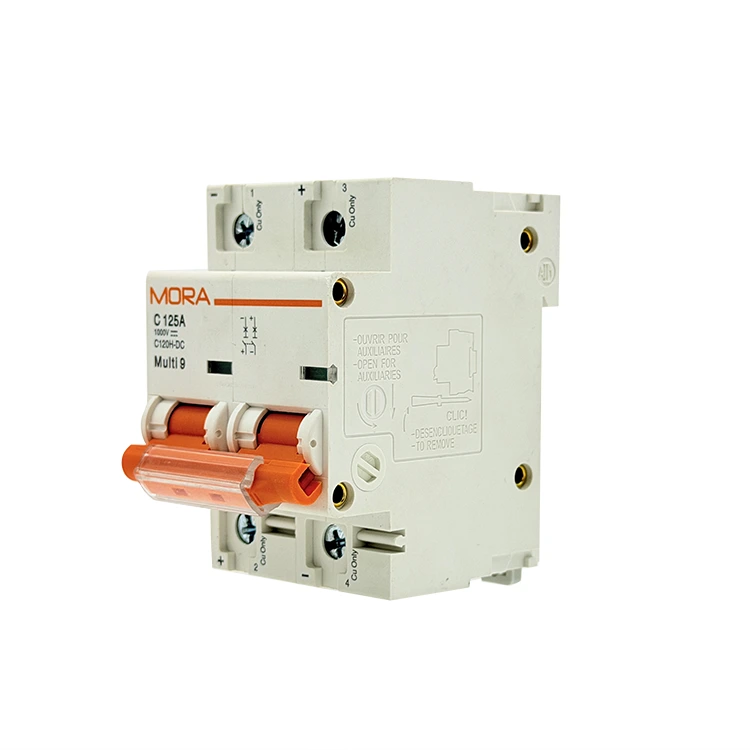

NC সিরিজ 2P DC মিনিয়েচার সার্কিট ব্রেকার

চীনে অবস্থিত একটি উন্নত NC সিরিজ 2P DC মিনিয়েচার সার্কিট ব্রেকার কারখানা হিসাবে, PUGAO (Mora) উন্নত ব্রেকিং ক্ষমতা এবং একটি সুবিন্যস্ত মডুলার ফ্রেম সমন্বিত উচ্চ-কার্যক্ষমতা সম্পন্ন দ্বি-মেরু সুরক্ষামূলক সুইচ তৈরি করে। প্রতিটি ইউনিট অটোমেটেড স্পট-ওয়েল্ডিং এবং অপ্টিমাইজড ডুয়াল স্থায়ী-চুম্বক আর্ক রানার ব্যবহার করে সমালোচনামূলক টেলিকম, শক্তি সঞ্চয়স্থান এবং বাণিজ্যিক সৌর অবকাঠামো রক্ষা করতে।

স্ট্যান্ডার্ড ডিসি ব্রেকার থেকে এনসি সিরিজকে কী আলাদা করে তোলে?

ইন্ডাস্ট্রিয়াল ডিসি গ্রিডগুলি দ্রুত বিকশিত হচ্ছে, উচ্চ শক্তির ঘনত্ব এবং কঠোর ক্যাবিনেট কনফিগারেশনের দিকে এগিয়ে যাচ্ছে। প্রথাগত আবাসিক-গ্রেড ব্রেকারগুলি যখন সঙ্কুচিত হয়ে যায় তখন তাপ অপচয়ের সাথে আপস করে, NC সিরিজ 2P DC মিনিয়েচার সার্কিট ব্রেকারে উচ্চ-নির্ভরযোগ্য বাণিজ্যিক ক্রিয়াকলাপের জন্য স্পষ্টভাবে নির্মিত একটি পুনঃডিজাইন করা অভ্যন্তরীণ কাঠামোগত স্থাপত্য বৈশিষ্ট্য রয়েছে।

স্পেস-সেভিং মডুলার চ্যাসিসে ডুয়াল-পোল ফিজিক্যাল আইসোলেশনকে একীভূত করার মাধ্যমে, NC সিরিজটি ডিস্ট্রিবিউশন বোর্ডের ভিতরে ফেসপ্লেট রিয়েল এস্টেটকে ছোট করে যখন অভ্যন্তরীণ ক্রিপেজ দূরত্ব-দুটি পরিবাহী অংশের মধ্যে একটি অন্তরক উপাদানের পৃষ্ঠ বরাবর সংক্ষিপ্ত পথ-স্থানীয় ট্র্যাকিং ত্রুটি প্রতিরোধ করে।

উচ্চ-ঘনত্বের সোলার কম্বাইনার হাব

আধুনিক সৌর সেটআপগুলিতে ছোট বহিরঙ্গন ঘেরে আরও স্ট্রিং ইনপুট ফিট করার জন্য কমপ্যাক্ট উপাদানগুলির প্রয়োজন হয়। NC সিরিজটি সাইড-ক্লিয়ারেন্স ভেন্টিলেশনকে ত্যাগ না করেই একটি কমপ্যাক্ট হাউজিং প্রোফাইলের মধ্যে একটি 600V DC স্ট্রিং-এর ইতিবাচক এবং নেতিবাচক উভয় রিটার্ন রেল পরিচালনা করে পাশাপাশি পরিষ্কার অ্যারে ক্লাস্টারিংয়ের অনুমতি দেয়।

কেন্দ্রীভূত টেলিকম ব্যাটারি ব্যাঙ্ক

স্থিতিশীল লো-থেকে-মাঝারি ভোল্টেজ ব্যাটারি ব্যাকআপে কমিউনিকেশন সিস্টেম চলার সাথে, পুরো র্যাকটি না ফেলে একটি ত্রুটি দূর করা গুরুত্বপূর্ণ। এই ক্ষুদ্রাকৃতির সার্কিট ব্রেকারটি স্বাধীন শাখা সার্কিট সুরক্ষা প্রদান করে, একক ব্যাটারি স্ট্রিংগুলিকে বিচ্ছিন্ন করে বা সংলগ্ন ক্রিয়াকলাপগুলি লাইভ থাকার সময় তাৎক্ষণিকভাবে মডিউল চার্জ করে।

উপাদান বিশেষ উল্লেখ

নিম্নলিখিত ইঞ্জিনিয়ারিং ম্যাট্রিক্স আমাদের স্বয়ংক্রিয় ফ্যাক্টরি টেস্টিং লাইন জুড়ে যাচাই করা বেসলাইন অপারেটিং প্যারামিটারগুলিকে উপস্থাপন করে:

NC সিরিজ কিভাবে একটি 10kA ব্রেকিং ক্ষমতা অর্জন করে?

1. ডুয়াল-ফোর্স ম্যাগনেটিক ব্লোআউট চ্যানেল

600V DC পর্যন্ত উচ্চতর ভোল্টেজে, একটি বৈদ্যুতিক চাপ আঁকা সহজে একটি স্থায়ী আর্ক প্লাজমা ইভেন্টে পরিণত হতে পারে যা স্ট্যান্ডার্ড সার্কিট ব্রেকার পরিচিতিগুলিকে সম্পূর্ণরূপে গলিয়ে দেয়। NC সিরিজ 2P DC মিনিয়েচার সার্কিট ব্রেকার প্রতিটি যোগাযোগের পথের উভয় পাশে এমবেড করা দ্বৈত উচ্চ-শক্তির স্থায়ী চুম্বকের সাথে এটির বিরুদ্ধে লড়াই করে। যখন পরিচিতিগুলি আলাদা হয়ে যায়, তখন এই চুম্বকগুলি একটি দিকনির্দেশক চৌম্বক ক্ষেত্র তৈরি করে যা তাত্ক্ষণিকভাবে চাপকে প্রসারিত করে, এটিকে রৌপ্য প্যাড থেকে জোর করে বন্ধ করে দেয় এবং এটিকে একটি ভারী-শুল্ক 11-প্লেট স্টিলের আর্ক চুটে ফুঁ দেয় যেখানে এটি 4.5 মিলিসেকেন্ডের মধ্যে বিভক্ত হয় এবং ঠান্ডা হয়।

2. হাই-স্পিড মেকানিক্যাল ট্রিপ ক্রস-লিংকেজ

দুটি পৃথক মেরু জুড়ে ইতিবাচক এবং নেতিবাচক রেলগুলিকে বিভক্ত করার অর্থ হল উভয় পথই একই সময়ে খুলতে হবে। NC সিরিজ একটি অভ্যন্তরীণ ক্রস-লিংকেজ ট্রিপ বার ব্যবহার করে যা উভয় যান্ত্রিক প্রক্রিয়াকে একসাথে লক করে। যদি ইতিবাচক দিকে একটি ওভারকারেন্ট ফল্ট দেখা দেয়, তবে অভ্যন্তরীণ বারটি যান্ত্রিকভাবে নেতিবাচক মেরুটিকে ঠিক একই মুহূর্তে ট্রিপ করে, সম্পূর্ণ গ্যালভানিক বিচ্ছিন্নতা প্রদান করে এবং বিপজ্জনক ভোল্টেজ ব্যাক-ফিডিং প্রতিরোধ করে।

3. স্বয়ংক্রিয় লেজার স্পট-ওয়েল্ডিং এবং ক্রমাঙ্কন

ম্যানুয়াল কম্পোনেন্ট অ্যাসেম্বলি স্ট্রাকচারাল বৈচিত্র্যের পরিচয় দেয় যা দুটি মেরুগুলির মধ্যে অসম অভ্যন্তরীণ প্রতিরোধের কারণ হতে পারে। PUGAO (Mora) সম্পূর্ণ স্বয়ংক্রিয় মাইক্রো-ব্রেকার উৎপাদন লাইনে NC সিরিজ তৈরি করে এই মানব পরিবর্তনশীলকে দূর করে। উন্নত লেজার স্পট-ওয়েল্ডিং মেশিনগুলি তামার শান্ট, বাইমেটাল এবং চৌম্বক কয়েলগুলিকে সুনির্দিষ্ট জ্যামিতিক প্রান্তিককরণে লক করে, সুষম অভ্যন্তরীণ প্রতিরোধ নিশ্চিত করে এবং প্রতিটি প্রোডাকশন লট জুড়ে ট্রিপ কার্ভের সাথে মিলে যায়।

ফিল্ড ইনস্টলেশন প্রোটোকল

1. জিরো ভোল্টেজ যাচাই করুন:ডি-এনার্জাইজ লুপ। সমস্ত আপস্ট্রিম সোলার ডিসকানেক্ট সুইচ বা ব্যাটারি আইসোলেশন লিঙ্ক খুলুন। একটি ডিজিটাল মাল্টিমিটার ব্যবহার করে ইতিবাচক এবং নেতিবাচক আগত তারগুলি পরীক্ষা করুন, নিশ্চিত করুন যে টার্মিনাল পোর্টগুলিতে তারগুলি ঢোকানোর আগে 0V উপস্থিত রয়েছে৷

2. ডিআইএন রেলে স্ন্যাপ করুন:রেল সংযুক্তি। একটি স্ট্যান্ডার্ড 35 মিমি ডিআইএন রেলের উপর NC সিরিজ ফ্রেমের উপরের পিছনের বন্ধনীটি হুক করুন। স্প্রিং-লোড করা প্লাস্টিকের স্লাইডারটি রেলের বিপরীতে শক্তভাবে স্ন্যাপ না হওয়া পর্যন্ত কেসিংয়ের নীচের প্রান্তে শক্তভাবে টিপুন।

3. পোলারিটি মার্কারগুলি সারিবদ্ধ করুন:পোলারিটি ম্যাচ। NC সিরিজ 2P DC মিনিয়েচার সার্কিট ব্রেকারের সামনের দিকে স্ট্যাম্প করা (+) এবং (-) চিহ্নগুলি পরীক্ষা করুন। আপনার ইনকামিং ইতিবাচক তারটি মেরু 1 এর শীর্ষে (ধনাত্মক চিহ্নিত) এবং আপনার আগত নেতিবাচক তারটি পোল 2 এর শীর্ষে (নেতিবাচক চিহ্নিত) সংযুক্ত করুন। সতর্কতা: এই লেআউটটি উল্টানো অভ্যন্তরীণ চুম্বকগুলিকে শীতল শুটগুলিতে চাপ দিতে বাধা দেয়।

4. টর্ক টার্মিনাল স্ক্রু:নিরাপদ সংযোগ। পরিষ্কারভাবে ছিনতাই করা তামার তারের কোরগুলি সম্পূর্ণরূপে দানাদার টানেল ক্ল্যাম্পগুলিতে প্রবেশ করান৷ একটি ক্যালিব্রেটেড টর্ক স্ক্রু ড্রাইভার ব্যবহার করে, টার্মিনাল স্ক্রুগুলিকে 2.0-2.5 Nm এ শক্ত করুন৷ ঢিলেঢালা টার্মিনাল সংযোগ স্থানীয় তাপ উৎপন্ন করে যা অকাল থার্মাল ট্রিপিংয়ের দিকে পরিচালিত করে।

অ্যাপ্লিকেশন FAQ

ব্যাটারি সিস্টেমের জন্য স্ট্যান্ডার্ড 6kA বিকল্পগুলির চেয়ে NC সিরিজ 10kA ব্রেকিং ক্ষমতাকে কী নিরাপদ করে তোলে?

ব্যাটারি ব্যাঙ্কগুলি সরাসরি ত্রুটির সময় মিলিসেকেন্ডের মধ্যে বিশাল শর্ট-সার্কিট কারেন্ট সরবরাহ করতে পারে। শুধুমাত্র 6kA এর জন্য রেট করা একটি ব্রেকার যোগাযোগের ঢালাই বা হাউজিং ফেটে যেতে পারে যদি ত্রুটি শক্তি তার যান্ত্রিক সীমা অতিক্রম করে। NC সিরিজ 2P DC মিনিয়েচার সার্কিট ব্রেকার-এর আপগ্রেড করা 10kA রেটিং নিশ্চিত করে যে এটি ব্রেকার হাউজিং ধ্বংস না করে বা আশেপাশের উপাদানগুলির ক্ষতি না করেই এই গুরুতর, উচ্চ-শক্তি ব্যাটারি শর্ট সার্কিটগুলিকে নিরাপদে পরিষ্কার করতে পারে।

উচ্চতর ডিসি ভোল্টেজগুলি পরিচালনা করার জন্য NC সিরিজ 2P ব্রেকারকে একটি সিরিজ লুপে তারযুক্ত করা যেতে পারে?

হ্যাঁ। যদি আপনার সিস্টেমের ভোল্টেজ একক-মেরু রেটিং ছাড়িয়ে যায়, আপনি সিরিজে উভয় মেরু দিয়ে ধনাত্মক কন্ডাকটর চালাতে পারেন (মেরু 1 এর শীর্ষে প্রবেশ করে, মেরু 1 এর নিচ থেকে পোল 2 এর শীর্ষে লাফিয়ে, এবং মেরু 2 এর নীচে থেকে প্রস্থান করে)। এটি দুটি পৃথক আর্ক চেম্বার জুড়ে মোট ভোল্টেজকে বিভক্ত করে, যা ব্রেকারকে উচ্চতর সামগ্রিক ভোল্টেজগুলি নিরাপদে পরিচালনা করতে দেয়।

সিল করা বহিরঙ্গন ঘেরের ভিতরে উচ্চ পরিবেষ্টিত তাপের জন্য ডিজাইন ইঞ্জিনিয়ারদের কীভাবে হিসাব করা উচিত?

অভ্যন্তরীণ বাইমেটালিক স্ট্রিপগুলি 30°C এর ফ্যাক্টরি স্ট্যান্ডার্ড বেসলাইনে ক্রমাঙ্কিত হয়। বায়ুচলাচলবিহীন বহিরঙ্গন কম্বাইনার বাক্সের ভিতরে মাউন্ট করা হলে যেখানে পরিবেষ্টিত তাপ এবং সরাসরি সূর্যালোক অভ্যন্তরীণ তাপমাত্রাকে 55 ডিগ্রি সেলসিয়াস পর্যন্ত চালায়, বাইমেটালিক উপাদানগুলি পূর্ব-প্রসারিত হয়। এটি প্রকৃত থার্মাল ট্রিপ পয়েন্টকে এর রেট করা বর্তমানের প্রায় 83% থেকে 85% পর্যন্ত কমিয়ে দেয়। উপদ্রব ট্রিপিং প্রতিরোধ করার জন্য, প্রকৌশলীদের হয় প্যাসিভ কুলিং লাউভারগুলিকে একীভূত করা উচিত বা স্ট্যান্ডার্ড থার্মাল ডিরেটিং টেবিলগুলি প্রয়োগ করে ব্রেকার রেটিংকে বড় করা উচিত।
