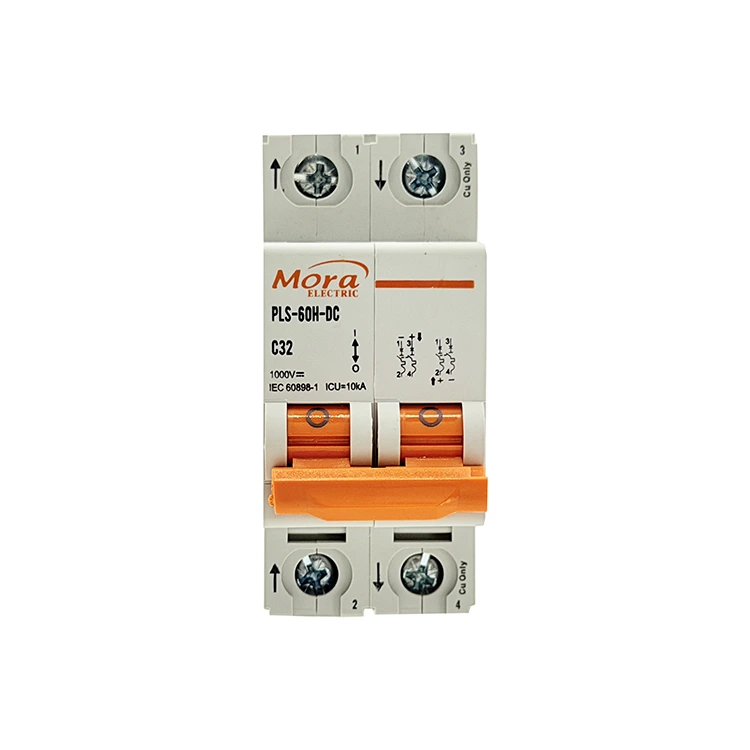

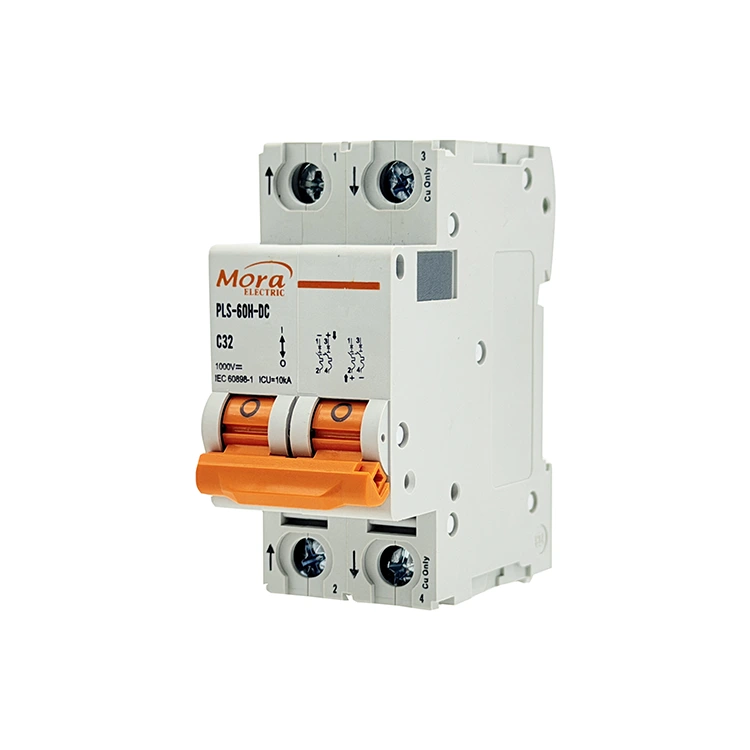

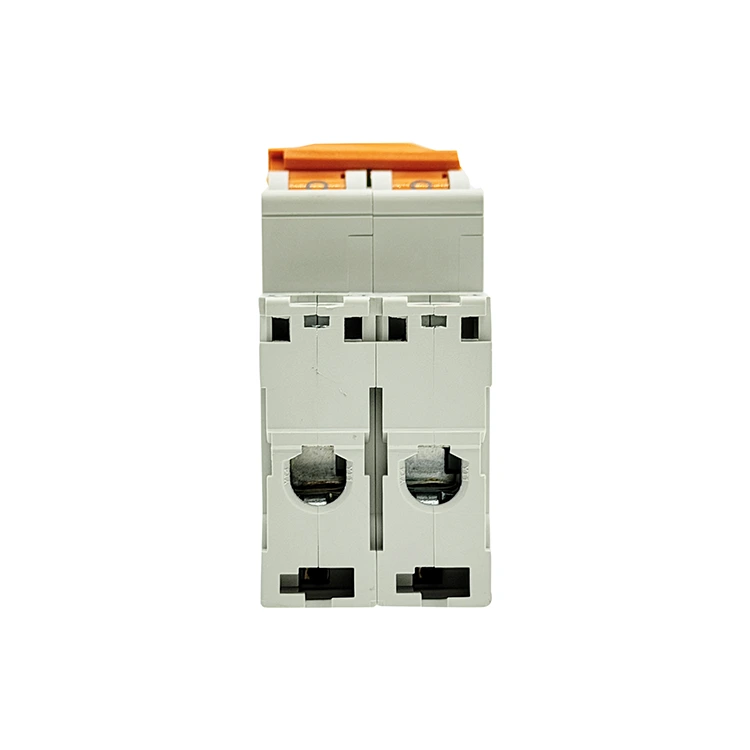

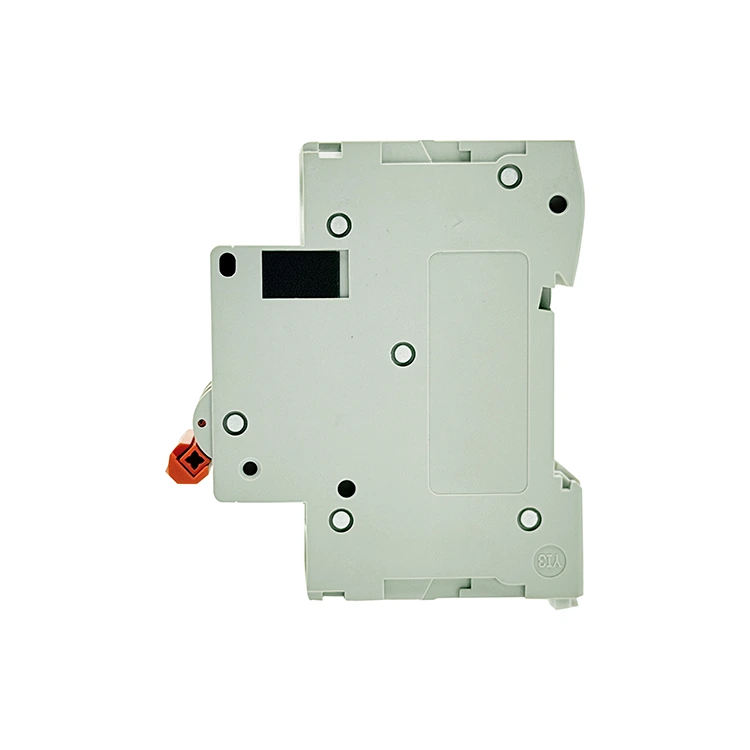

C65 2 পোল ডিসি সার্কিট ব্রেকার

চীনে অবস্থিত একটি বিশ্বস্ত C65 2 পোল ডিসি সার্কিট ব্রেকার কারখানা হিসাবে, PUGAO (Mora) বহু-মেরু লো-ভোল্টেজ সুইচ তৈরি করে যা একই সাথে ইতিবাচক এবং নেতিবাচক উভয় লাইনকে ভাঙার জন্য ডিজাইন করা হয়েছে; এই 2P থার্মাল-ম্যাগনেটিক ব্রেকারটি টেলিকম এবং ফটোভোলটাইক চাহিদাগুলি হ্যান্ডেল করার জন্য স্বয়ংক্রিয় স্পট-ওয়েল্ডিং এবং উচ্চ-ক্ষমতার ডুয়াল ম্যাগনেটিক আর্ক চেম্বারের উপর নির্ভর করে।

প্রযুক্তিগত সংজ্ঞা

C65 2 পোল ডিসি সার্কিট ব্রেকার হল একটি ইন্টিগ্রেটেড ইলেক্ট্রোমেকানিক্যাল সেফটি ডিভাইস যা 500V পর্যন্ত উচ্চ ভোল্টেজ ডাইরেক্ট কারেন্ট (ডিসি) লুপগুলিকে পরিচালনা এবং বাধা দেওয়ার জন্য নির্মিত। একক-মেরু বিকল্পগুলি শুধুমাত্র একটি লাইনের একপাশে বাধা দেয়, একটি 2-মেরু কনফিগারেশন একই সাথে ইতিবাচক এবং নেতিবাচক উভয় পরিবাহী পরিচালনা করে। এই দ্বৈত-লাইন বাধা সম্পূর্ণ গ্যালভানিক বিচ্ছিন্নতা প্রদান করে এবং ভিত্তিহীন ভাসমান নেটওয়ার্কগুলির জন্য অত্যন্ত গুরুত্বপূর্ণ।

আমাদের 2P মিনিয়েচার সার্কিট ব্রেকার একটি অভ্যন্তরীণ কমন-ট্রিপ মেকানিজমের সাথে দুটি স্বাধীন খুঁটি বন্ধন করে। যদি উভয় মেরু একটি ত্রুটি সনাক্ত করে, উভয় লাইন অবিলম্বে খুলে যায়, অবশিষ্ট কন্ডাক্টরের মাধ্যমে ভোল্টেজকে ব্যাক-ফিডিং থেকে বাধা দেয়।

500V ফ্লোটিং সোলার পিভি অ্যারে

সৌর অ্যারেতে যেখানে ইনভার্টারের কার্যক্ষমতা বাড়ানোর জন্য সিস্টেম ভোল্টেজকে বাড়ানো হয়, নেতিবাচক রেখাকে গ্রাউন্ড করা প্রায়শই অব্যবহারিক। C65 2 পোল DC সার্কিট ব্রেকার একটি PV স্ট্রিং এর ধনাত্মক এবং নেতিবাচক আউটপুটগুলির মধ্যে তারযুক্ত। উভয় পোলারিটি বিচ্ছিন্ন করে, এটি দিনের রক্ষণাবেক্ষণ লুপগুলির সময় সম্ভাব্য-থেকে-গ্রাউন্ড শক বিপদগুলিকে সম্পূর্ণরূপে সরিয়ে দেয়।

উচ্চ ক্ষমতা ব্যাটারি শক্তি সঞ্চয় সিস্টেম

ইন্ডাস্ট্রিয়াল ব্যাটারি ব্যাঙ্ক এবং অফ-গ্রিড সোলার স্টোরেজ কনফিগারেশনগুলি প্রায়শই 120V থেকে 400V ডিসি সেটআপে চলে। একটি একক-মেরু ডিভাইস নিরাপদে এই সার্কিটগুলিতে একটি ডাবল-আর্থ ফল্ট পরিষ্কার করতে পারে না। এই 2-মেরু সিস্টেমটি প্রয়োগ করা নিশ্চিত করে যে ব্যাটারি ঘেরের যেকোনো জায়গায় শর্ট সার্কিট একটি পরিষ্কার, ব্যাপক শাটডাউন ট্রিগার করে।

বৈদ্যুতিক গাড়ির দ্রুত চার্জিং পরিকাঠামো

বাণিজ্যিক দ্রুত-চার্জিং স্টেশনগুলি গাড়ির ব্যাটারিতে শক্তি স্থানান্তর করতে উচ্চ-ভোল্টেজ ডিসি পাথ ব্যবহার করে। এই সার্কিট ব্রেকারটি অভ্যন্তরীণ সংশোধনকারী সাব-সার্কিট এবং প্রাথমিক বিতরণ কর্ডের মধ্যে একটি স্থানীয় বিচ্ছিন্নতা চেকপয়েন্ট হিসাবে কাজ করে, পরিষেবা প্রযুক্তিবিদদের একযোগে সমস্ত পাওয়ার লাইন কেটে দেওয়ার জন্য একটি যান্ত্রিক পদ্ধতি দেয়।

প্রযুক্তিগত বিশেষ উল্লেখ

নীচে তালিকাভুক্ত কর্মক্ষমতা সীমা এবং কাঁচামাল আমাদের উত্পাদন ফ্লোরে স্বয়ংক্রিয় পরীক্ষার ওয়ার্কবেঞ্চের মাধ্যমে যাচাই করা হয়:

C65 2 পোল ডিসি সার্কিট ব্রেকার এর প্রযুক্তিগত সুবিধা

1. ডুয়াল-পোল সিঙ্ক্রোনাস ট্রিপ লিঙ্কেজ

যখন একটি রেলে একটি উচ্চ-ভোল্টেজ শর্ট সার্কিট ঘটে, তখন একটি অসমমিত ভোল্টেজ স্পাইক আপনার ইনভার্টার বা ডেটা সার্ভারের ক্ষতি করতে পারে। আমাদের C65 2 পোল ডিসি সার্কিট ব্রেকারে একটি অভ্যন্তরীণ যান্ত্রিক ট্রিপ বার রয়েছে যা উভয় অভ্যন্তরীণ খুঁটি সংযুক্ত করে। এমনকি যদি একটি শর্ট সার্কিট একচেটিয়াভাবে ইতিবাচক রেলে ঘটে, তবে অভ্যন্তরীণ সংযোগ যান্ত্রিকভাবে 5 মিলিসেকেন্ডের মধ্যে উভয় খুঁটি খুলতে বাধ্য করে, সমগ্র উপ-সার্কিট থেকে সম্ভাব্য বিপদ ভেক্টরগুলিকে সরিয়ে দেয়।

2. সিরিজ-সংযুক্ত স্থায়ী চুম্বক চাপ নির্বাপণ

উচ্চতর ডিসি ভোল্টেজগুলি পরিচিতিগুলি আলাদা হলে দীর্ঘতর, আরও তীব্র বৈদ্যুতিক আর্ক তৈরি করে। এটি মোকাবেলা করার জন্য, আমাদের 2P ব্রেকার সিরিজে দুটি স্বতন্ত্র আর্ক চেম্বারের মাধ্যমে বর্তমান পথকে চ্যানেল করে। প্রতিটি চেম্বারে অন্তর্নির্মিত স্থায়ী চুম্বক রয়েছে যা চাপকে প্রসারিত করতে ইলেক্ট্রোম্যাগনেটিক বল ব্যবহার করে এবং এটিকে দুটি পৃথক 9-প্লেট ইস্পাত কুলিং গ্রিডে ঠেলে দেয়। এই ডুয়াল-চেম্বার ডিজাইনটি আর্ক ভোল্টেজকে বিভক্ত করে, একটি একক-মেরু লেআউটের চেয়ে দ্রুত 500V DC শক্তিকে নিভিয়ে দেয়।

3. স্বয়ংক্রিয় উত্পাদন এবং সামঞ্জস্যপূর্ণ ক্রমাঙ্কন

অভ্যন্তরীণ সমাবেশের তারতম্যের কারণে একটি ট্রিপ ইভেন্টের সময় একটি মেরু অন্যটি পিছিয়ে যেতে পারে, ক্ষণস্থায়ী লাইনের ভারসাম্যহীনতা তৈরি করে। PUGAO (মোরা) আমাদের ক্ষুদ্র সার্কিট ব্রেকারগুলির জন্য একটি সম্পূর্ণ স্বয়ংক্রিয় উত্পাদন লাইন ব্যবহার করে এই মানব পরিবর্তনশীলকে নির্মূল করে। পাঞ্চিং, স্পট-ওয়েল্ডিং, এবং অভ্যন্তরীণ উপাদান বসানো স্বয়ংক্রিয় যন্ত্রপাতি দ্বারা পরিচালিত হয়, অভিন্ন অভ্যন্তরীণ প্রতিরোধ এবং উভয় মেরু জুড়ে সিঙ্ক্রোনাস যান্ত্রিক সময় নিশ্চিত করে।

সাধারণ ডায়াগনস্টিক ফিল্ড সমাধান

• 'চালু' অবস্থানে স্যুইচ করার সাথে সাথে সার্কিট ব্রেকার ট্রিপ করে মূল কারণ: ডাউনস্ট্রিম পজিটিভ এবং নেগেটিভ ডিস্ট্রিবিউশন তারের মধ্যে একটি ডাইরেক্ট ডেড শর্ট বিদ্যমান, অথবা একটি ভিত্তিহীন সিস্টেমে গ্রাউন্ডিং ফল্ট ঘটেছে। সমাধান: ব্রেকারকে আলাদা করুন। ছোট কন্ডাক্টর বা ভাঙা ইনসুলেশন জ্যাকেটগুলি সনাক্ত করতে ডাউনস্ট্রিম তারের জোতাতে একটি নিরোধক প্রতিরোধের পরীক্ষক (মেগোহমমিটার) ব্যবহার করুন। নিশ্চিত করুন যে মোট অবিচ্ছিন্ন কারেন্ট নামমাত্র রেটিং অতিক্রম না করে।

• একটি টার্মিনাল পোর্টে স্থানীয়ভাবে গলে যাওয়া বা ঝলসে যাওয়া দেখা যায় মূল কারণ: ইনস্টলেশনের সময় টার্মিনাল স্ক্রুটি প্রস্তাবিত টর্কের সাথে শক্ত করা হয়নি, বা তারের আকারের অমিলের কারণে তামার স্ট্র্যান্ডগুলি আলগা হয়ে গেছে। সমাধান: কোনো পোড়া বা অক্সিডাইজড তারের প্রান্ত কেটে ফেলুন। ইনসুলেশনটি পুনরায় ফালান, টানেল-টাইপ টার্মিনাল ক্ল্যাম্পের মধ্যে পরিষ্কার তারের কোরটি সম্পূর্ণভাবে ঢোকান এবং স্ক্রুটিকে 2.5 Nm এ টর্ক করতে একটি ক্যালিব্রেটেড টুল ব্যবহার করুন।

প্রযুক্তিগত FAQ

কেন একটি 500V ডিসি সিস্টেমে দুটি একক-পোল ব্রেকার পাশাপাশি-পাশে ওয়্যারিংয়ের পরিবর্তে একটি 2-পোল ব্রেকার ব্যবহার করা উচিত?

স্বাধীন একক-মেরু ব্রেকারগুলির একটি অভ্যন্তরীণ যান্ত্রিক সংযোগের অভাব রয়েছে। যদি একটি ত্রুটি ঘটে, একটি ব্রেকার অন্যটির আগে একটি মিলিসেকেন্ডের একটি ভগ্নাংশ খুলতে পারে, অথবা একটি সম্পূর্ণরূপে ট্রিপ করতে ব্যর্থ হতে পারে। এটি বিপরীত রেলকে সম্পূর্ণরূপে সক্রিয় করে এবং সিস্টেমে ব্যাক-ফিডিং ভোল্টেজ ছেড়ে দেয়, পরিষেবা কর্মীদের বিপদে ফেলে এবং সরঞ্জামের ক্ষতি করে।

আগত ধনাত্মক এবং ঋণাত্মক রেখা ক্রস-ওয়্যার্ড হলে ডুয়েল আর্ক চেম্বারের ভিতরে কি হবে?

ক্রস-ওয়্যারিং অভ্যন্তরীণ উপাদানগুলির মাধ্যমে বর্তমান লুপের দিক পরিবর্তন করে। পরিচিতিগুলি ভেঙে গেলে, অভ্যন্তরীণ স্থায়ী চুম্বকগুলি ইস্পাত কুলিং গ্রিডে ঠেলে দেওয়ার পরিবর্তে বৈদ্যুতিক চাপটিকে যান্ত্রিক ল্যাচিং প্রক্রিয়ার দিকে নীচের দিকে টেনে নিয়ে যাবে। আটকে পড়া আর্কটি দ্রুত অভ্যন্তরীণ উপাদান এবং PA66 বাইরের হাউজিংকে গলিয়ে ফেলবে।

বহিরঙ্গন সৌর কম্বাইনার ঘেরের অভ্যন্তরে উচ্চ পরিবেষ্টিত তাপ কীভাবে এই 2-মেরু ডিভাইসের কার্যকারিতাকে প্রভাবিত করে?

আমাদের বাইমেটালিক থার্মাল ওভারলোড উপাদানগুলি একটি আদর্শ 30°C বেসলাইনে ক্যালিব্রেট করা হয়। যদি পরিবেষ্টিত তাপের সাথে মিলিত দুর্বল বাক্স বায়ুচলাচল অভ্যন্তরীণ তাপমাত্রাকে 55 ডিগ্রি সেলসিয়াসে ঠেলে দেয়, তবে C65 2 পোল ডিসি সার্কিট ব্রেকারের অভ্যন্তরীণ উপাদানগুলি নির্ধারিত সময়ের আগে প্রসারিত হয়। এটি কার্যকর থার্মাল ট্রিপ থ্রেশহোল্ডকে এর রেট করা নেমপ্লেট মানের প্রায় 83% এ নামিয়ে দেয়, যার জন্য হয় সক্রিয় বায়ুচলাচল বা লক্ষ্য লোড কমানোর প্রয়োজন হয়।
