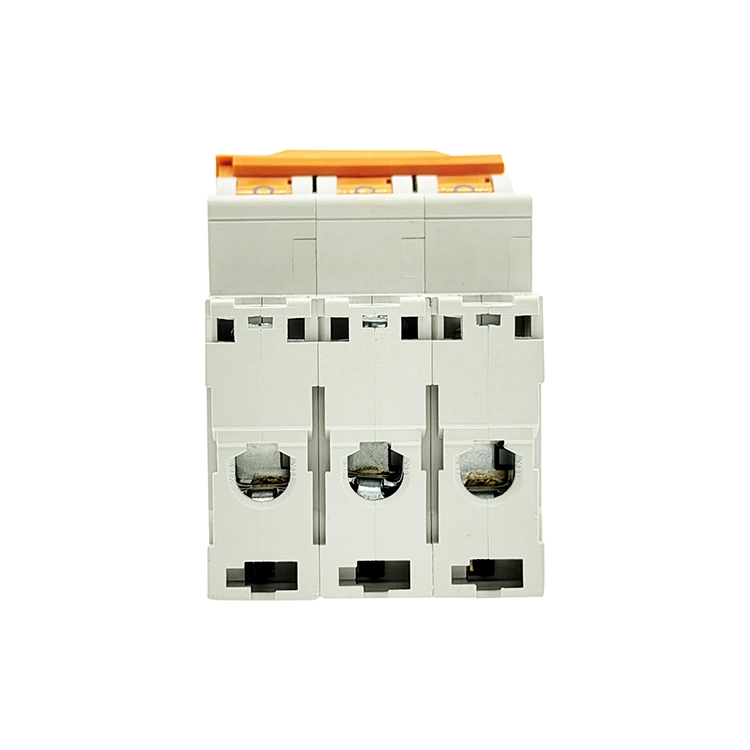

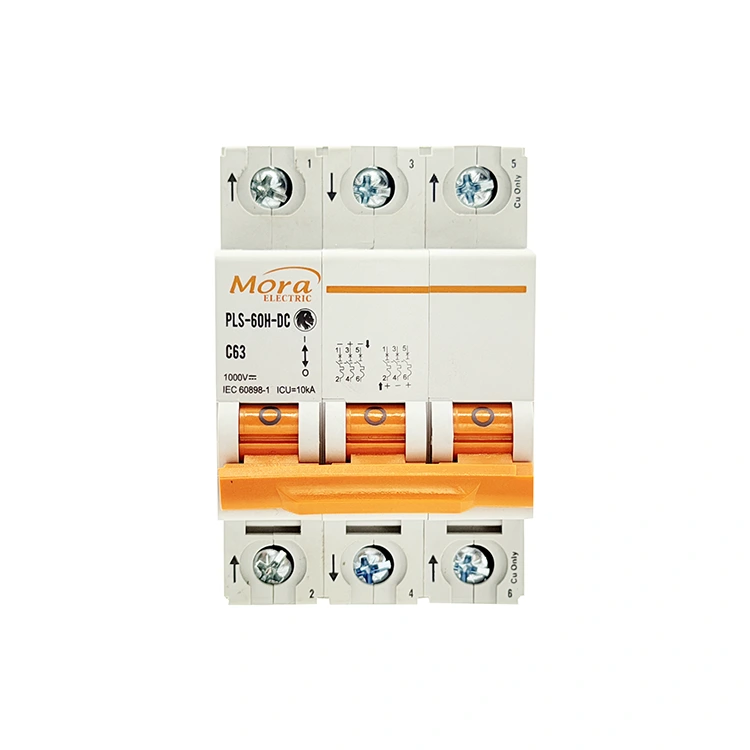

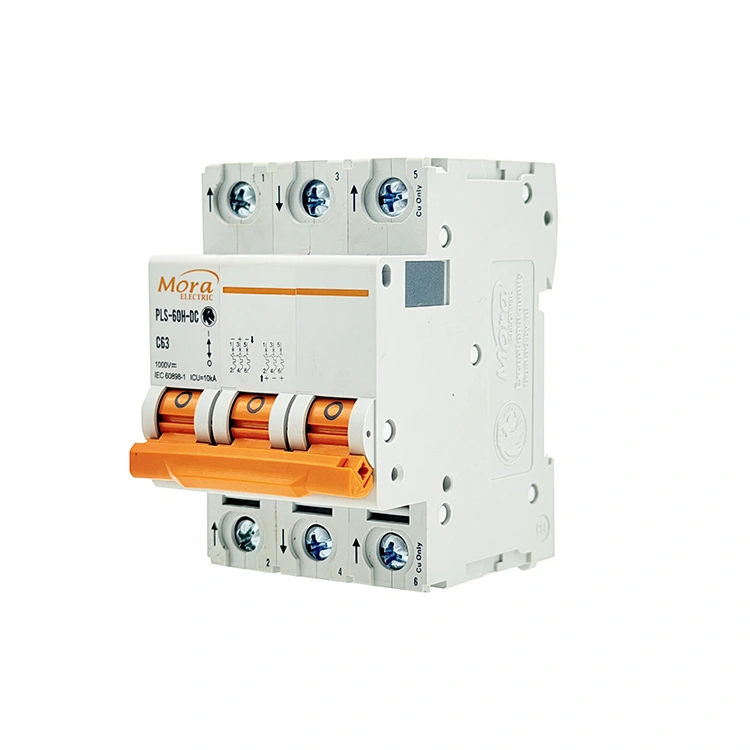

C65 3 পোল ডিসি সার্কিট ব্রেকার

চীনে একটি প্রতিষ্ঠিত C65 3 পোল ডিসি সার্কিট ব্রেকার ফ্যাক্টরি হিসাবে কাজ করছে, PUGAO (মোরা) একই সাথে একাধিক উচ্চ-ভোল্টেজ ডিসি পাথকে বাধা দেওয়ার জন্য অপ্টিমাইজ করা 3-পোল বৈদ্যুতিক সুইচ তৈরি করে; এই 3P ব্রেকারটি বিশেষায়িত অফ-গ্রিড এবং ইন্ডাস্ট্রিয়াল ইউটিলিটি স্টোরেজ চাহিদাগুলি পরিচালনা করতে স্বয়ংক্রিয় উপাদান ক্রমাঙ্কন এবং ট্রিপল স্থায়ী চুম্বক চাপ-নির্বাপক চেম্বারগুলির সুবিধা দেয়।

ইঞ্জিনিয়াররা আসলে একটি 3P ডিসি সুইচ কোথায় স্থাপন করে?

স্ট্যান্ডার্ড লো-ভোল্টেজ সৌর ইনস্টলেশনগুলি সাধারণত 250V বা 500V DC-তে ক্যাপ আউট করে, যা সাধারণ একক বা ডবল-পোল তারের লুপগুলিকে অনুমতি দেয়। যাইহোক, বড় আকারের শিল্প বাণিজ্যিক সোলার অ্যারে, অফ-গ্রিড ফার্ম সিস্টেম এবং বৃহৎ কেন্দ্রীয় টেলিকম সুবিধাগুলি স্কেল করায়, সিস্টেম ইঞ্জিনিয়ারদের আলাদা ডিজাইন পছন্দের মুখোমুখি হতে হয় যার জন্য C65 3 পোল ডিসি সার্কিট ব্রেকারের মতো একটি 3-মেরু কনফিগারেশন প্রয়োজন।

750V DC হাই-ভোল্টেজ সিরিজ ইন্টারকানেকশন

আউটপুট দক্ষতা সর্বাধিক করতে এবং দীর্ঘ দূরত্বে সিস্টেম লাইন ট্রান্সমিশন ক্ষয়ক্ষতি সীমিত করতে, প্রকৌশলীরা প্রায়শই একটি দীর্ঘ সিরিজের ক্রমানুসারে সৌর প্যানেল স্ট্রিং চালানো বেছে নেন। এই স্ট্যাকিং 750V DC পর্যন্ত ওপেন-সার্কিট ভোল্টেজ চালায়। যেহেতু স্ট্যান্ডার্ড স্বতন্ত্র ব্রেকার চেম্বারগুলিকে 250V প্রতিটির জন্য রেট করা হয়েছে, তাই একটি 3P ইউনিট প্রকৌশলীকে তৃতীয় মেরু দিয়ে নেতিবাচক কন্ডাকটরকে রুট করার সময় একটি সিরিজ ওয়্যারিং প্যাটার্নে দুটি খুঁটির মাধ্যমে পজিটিভ কন্ডাকটর লুপ করতে দেয়। এটি তিনটি মাইক্রো-পরিবেশ জুড়ে বৈদ্যুতিক চাপকে সমানভাবে বিভক্ত করে।

তিন-তারের ফ্লোটিং ডিসি নেটওয়ার্ক

কিছু ভারী-শুল্ক শিল্প প্রক্রিয়াকরণ সেটআপ এবং খনির ঢালাই সরঞ্জামগুলি একটি বিশেষায়িত কেন্দ্র-ট্যাপড বা থ্রি-ওয়্যার আনগ্রাউন্ডেড ডিসি ডিস্ট্রিবিউশন টপোলজি (ইতিবাচক, নেতিবাচক এবং নিরপেক্ষ/গ্রাউন্ড রেফারেন্স তারগুলি সমন্বিত) ব্যবহার করে। একটি 3-মেরু প্রতিরক্ষামূলক সুইচ ত্রুটির সময় একই সাথে তিনটি স্বতন্ত্র কারেন্ট বহনকারী কন্ডাক্টরকে বিচ্ছিন্ন করে, অনিয়মিত বিপথগামী রিটার্ন স্রোতের সম্ভাবনাকে কেটে দেয়।

ডুয়াল-সোর্স ব্যাটারি স্টোরেজ ব্যাকআপ আইসোলেশন

স্থানীয় টেলিকম সুইচিং নোডগুলিতে, একটি একক 3-পোল হার্ডওয়্যার চেসিস একটি স্প্লিট-বাস ব্যবস্থা পরিচালনা করার জন্য কনফিগার করা যেতে পারে - যেমন একটি একক ভাগ করা সাধারণ রিটার্ন লাইনের পাশাপাশি দুটি পৃথক ইতিবাচক ইনকামিং ব্যাটারি ব্যাঙ্ক লাইন স্যুইচ করা। এটি স্থান-সীমাবদ্ধ সরঞ্জাম র্যাকের ভিতরে প্যানেলের স্থানের প্রয়োজনীয়তা হ্রাস করে।

কর্মক্ষমতা ক্ষমতা

নীচে সংজ্ঞায়িত অপারেটিং থ্রেশহোল্ড এবং প্রকৌশল সামগ্রীগুলি আমাদের স্বয়ংক্রিয় গুণমান যাচাইকরণ বেঞ্চগুলিতে কঠোরভাবে রক্ষণাবেক্ষণ করা হয়:

কোন প্রযুক্তি 750V এ অভ্যন্তরীণ যোগাযোগের ফিউশন প্রতিরোধ করে?

1. ট্রিপল স্থায়ী চুম্বক প্রস্ফুটিত-আর্ক সিস্টেম

উচ্চ-ভোল্টেজের সরাসরি কারেন্ট আর্কগুলি একটি প্রাকৃতিক শূন্য-কারেন্ট অবস্থা অতিক্রম করে না, যার অর্থ তারা খোলার পরিচিতির মধ্যে একটি উচ্চ-তাপমাত্রার প্লাজমা চ্যানেল বজায় রাখতে পারে যা সহজেই মানক তামার উপাদানগুলিকে গলে যায়। এটি সমাধান করার জন্য, আমাদের C65 3 পোল DC সার্কিট ব্রেকার তার তিনটি পৃথক খুঁটির প্রতিটিতে স্বাধীন স্থায়ী চুম্বককে অন্তর্ভুক্ত করে। এই চুম্বকগুলি একটি শক্তিশালী স্থানীয় চৌম্বক ক্ষেত্র তৈরি করে যা চাপকে বিকর্ষণ করে, শারীরিকভাবে এটিকে যোগাযোগের প্যাড থেকে দূরে সরিয়ে দেয় এবং এটিকে 9-প্লেটের ইস্পাত কুলিং গ্রিডে গভীরভাবে চালিত করে। এই ক্রিয়াটি 5 মিলিসেকেন্ডের মধ্যে চাপকে বিভক্ত করে এবং নিভিয়ে দেয়।

2. সিঙ্ক্রোনাস মেকানিক্যাল ল্যাচ লিঙ্কেজ

একটি উচ্চ-ভোল্টেজ ফল্টের সময় একটি খুঁটি খুলতে দেরি করলে, বাকি পোলটি বৈদ্যুতিক চাপের ধাক্কায় টার্মিনাল বার্নআউটের কারণ হয়ে দাঁড়ায়। পুগাও (মোরা) তিনটি মেরু সাব-মেকানিজমকে সংযুক্ত করে একটি অনমনীয় অভ্যন্তরীণ যান্ত্রিক লিঙ্ক বার দিয়ে এই ব্রেকারগুলি তৈরি করে। যদি একটি শর্ট-সার্কিট ত্রুটি কোনো একক মেরুতে চৌম্বকীয় ট্রিপ কুণ্ডলীকে ট্রিগার করে, তবে সাধারণ-ট্রিপ লিঙ্ক বারটি তিনটি মেরুকে একই সাথে নামতে বাধ্য করে, বিপজ্জনক এক-লাইন শক্তিযুক্ত অবস্থাকে প্রতিরোধ করে।

3. যথার্থ ফ্যাক্টরি স্পট-ওয়েল্ডিং কন্ট্রোল

মাল্টি-পোল ব্রেকারের অভ্যন্তরে টার্মিনাল রেজিস্ট্যান্সের তারতম্য অসম কারেন্ট ডিস্ট্রিবিউশন এবং ডিস্ট্রিবিউশন বাক্সের অভ্যন্তরে স্থানীয় হট স্পট সৃষ্টি করে। আমাদের 5,000-বর্গ-মিটার উত্পাদন সুবিধা একটি স্বয়ংক্রিয় মাইক্রো-ব্রেকার উত্পাদন লাইন নিয়োগ করে এই সমস্যাটি এড়ায়। স্বয়ংক্রিয় পাঞ্চিং এবং স্পট-ওয়েল্ডিং মেশিনগুলি অভ্যন্তরীণ শান্ট এবং তামার যোগাযোগের সমাবেশগুলিকে সুনির্দিষ্ট অবস্থানে লক করে, তিনটি মেরু জুড়ে অভিন্ন অভ্যন্তরীণ প্রতিরোধের স্তর প্রদান করে।

জটিল ক্ষেত্রের সমস্যার জন্য ট্রাবলশুটিং গাইড

• C65 3 পোল ডিসি সার্কিট ব্রেকার টগল হ্যান্ডেল প্রাথমিক সিস্টেম স্টার্টআপের সময় স্বয়ংক্রিয়ভাবে কেন্দ্র অবস্থানে পুনরায় সেট হয়

কেন এটি ঘটে:একটি ডাউনস্ট্রিম শর্ট সার্কিট উপস্থিত থাকলে অভ্যন্তরীণ যান্ত্রিক ল্যাচ ড্রপ হয়, বা পজিটিভ সিরিজ লুপ জাম্পার তারটি একটি নেতিবাচক যোগাযোগের টার্মিনালে ভুলভাবে যুক্ত হয়, যা খুঁটি জুড়ে একটি মৃত শর্ট তৈরি করে।

কিভাবে এটি ঠিক করবেন:মূল পাওয়ার লুপ সম্পূর্ণরূপে বিচ্ছিন্ন করুন। সিরিজ পরিকল্পিত বিরুদ্ধে আপনার লুপ জাম্পার কনফিগারেশন পরীক্ষা করুন. সুইচটি আবার চালু করার চেষ্টা করার আগে সংক্ষিপ্ত তারের বা নিরোধক বিরতি খুঁজে পেতে ডাউনস্ট্রিম লাইনে একটি নিরোধক প্রতিরোধের পরীক্ষক ব্যবহার করুন।

• একটি মেরু বন্দর সন্নিহিত টার্মিনাল পোর্টের তুলনায় উচ্চ তাপমাত্রা বৃদ্ধি দেখায়

কেন এটি ঘটে:ফিল্ড সেটআপের সময় সেই নির্দিষ্ট পোর্টের টার্মিনাল স্ক্রুটি আন্ডার-টর্কড ছিল বা টানেলের ক্ল্যাম্পের মধ্যে তারের স্ট্র্যান্ডগুলি অসমভাবে সংকুচিত হয়।

কিভাবে এটি ঠিক করবেন:পাওয়ার ট্রান্সমিশন বন্ধ করুন। গরম বন্দর থেকে কন্ডাক্টরটি সরান, আর্কিং ক্ষতি বা অক্সিডেশনের জন্য তামার স্ট্র্যান্ডগুলি পরিদর্শন করুন, প্রয়োজনে কেবলটি ট্রিম করুন এবং পুনরায় ফালা করুন, এটি পুনরায় ঢোকান এবং স্ক্রুটিকে 2.5 Nm এ শক্ত করতে একটি ক্যালিব্রেটেড টর্ক রেঞ্চ ব্যবহার করুন৷

ইঞ্জিনিয়ারিং এবং অ্যাপ্লিকেশন FAQ

একটি সিরিজ লুপ কনফিগারেশনে তারযুক্ত থাকা অবস্থায় কেন একটি 3P ডিসি ব্রেকার উচ্চতর ভোল্টেজ পরিচালনা করতে পারে?

একটি ক্ষুদ্রাকৃতি সার্কিট ব্রেকারের প্রতিটি স্বাধীন মেরু চেম্বারকে 250V ডিসি পর্যন্ত ফল্ট অবস্থায় নিরাপদে নিভানোর জন্য ইঞ্জিনিয়ার করা হয়েছে। বৈদ্যুতিন সংকেতের মেরু বদল থেকে প্রস্থান করার আগে সিরিজে দুটি পৃথক খুঁটির মধ্য দিয়ে ধনাত্মক কারেন্ট পাথকে ক্যাসকেড করার মাধ্যমে, একটি আর্ক ইভেন্টের সময় পরিচিতি জুড়ে মোট ভোল্টেজ স্ট্রেস প্রতি চেম্বারে 500V থেকে 250V পর্যন্ত বিভক্ত হয়ে যায়, যা সিস্টেমটিকে সহজে উচ্চতর সামগ্রিক ভোল্টেজগুলি পরিচালনা করতে দেয়।

ইতিবাচক লুপ জাম্পার এড়িয়ে যাওয়ার এবং তিনটি পৃথক খুঁটির মধ্য দিয়ে তিনটি পৃথক পৃথক সৌর স্ট্রিংকে ওয়্যারিংয়ের কার্যকরী পরিণতিগুলি কী কী?

আপনি যদি একটি একক ব্রেকার চ্যাসিসের মাধ্যমে তিনটি স্বাধীন স্ট্রিংকে সিরিজে একসঙ্গে না বেঁধে চালান, তাহলে প্রতিটি স্ট্রিংয়ের জন্য সর্বোচ্চ ভোল্টেজ রেটিং 250V DC-এর নিচে থাকতে হবে। যদি কোনো পৃথক স্ট্রিং এই থ্রেশহোল্ড অতিক্রম করে এবং একটি ত্রুটি অনুভব করে, তবে এর একক-মেরু চেম্বারের ফলে উচ্চ-ভোল্টেজ চাপ নিভানোর জন্য প্রয়োজনীয় ভোল্টেজ-বিভাজন ক্ষমতার অভাব হবে, যা অভ্যন্তরীণ আবাসন ধ্বংসের দিকে পরিচালিত করে।

উচ্চ সৌর বিকিরণের ক্রমাগত এক্সপোজার কীভাবে একটি সিল করা কম্বাইনার ঘেরের অভ্যন্তরীণ দ্বিধাতু স্ট্রিপ ক্রমাঙ্কনকে প্রভাবিত করে?

আমাদের বাইমেটালিক স্ট্রিপগুলি 30 ডিগ্রি সেলসিয়াসের একটি নিয়ন্ত্রিত কারখানার বেসলাইনে ক্যালিব্রেট করা হয়। যখন একটি বায়ুচলাচলবিহীন বহিরঙ্গন কম্বাইনার বাক্সে আবদ্ধ থাকে যেখানে সৌর তাপ অভ্যন্তরীণ পরিবেষ্টিত অবস্থাকে 55 ডিগ্রি সেলসিয়াস পর্যন্ত চালিত করে, তখন C65 3 পোল ডিসি সার্কিট ব্রেকারের ভিতরে বাইমেটালিক স্ট্রিপগুলি অকালে প্রসারিত হয়। এটি প্রকৃত তাপ ওভারলোড ট্রিপ পয়েন্টকে নামমাত্র রেট করা বর্তমানের প্রায় 83% থেকে 85% পর্যন্ত কমিয়ে দেয়। এটি মোকাবেলা করার জন্য, ইঞ্জিনিয়ারদের হয় প্যাসিভ কুলিং লাউভারগুলিকে একীভূত করা উচিত বা প্রাথমিক সিস্টেম ডিজাইন পর্বে ব্রেকার রেটিংকে বড় করা উচিত।
